这两个三极管怎么工作？
时间：10-02
整理：3721RD
点击：

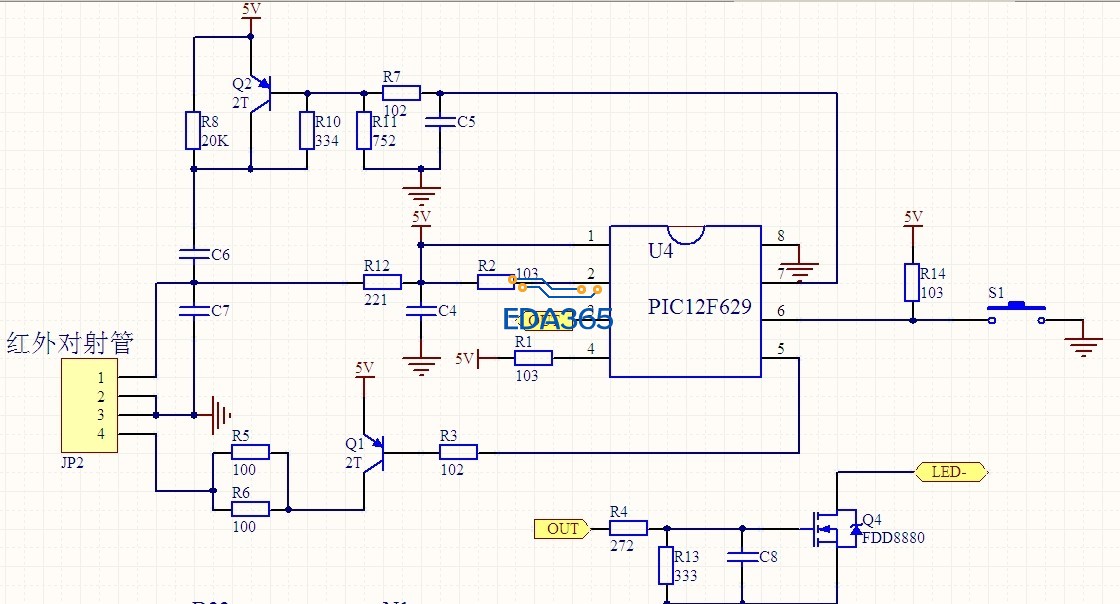

图片是一个LED驱动电路，不太清楚其工作原理，
下图中的T1，T2这两个三极管是怎么工作的啊，哪个DX帮解惑?
下图中的T1，T2这两个三极管是怎么工作的啊，哪个DX帮解惑?
单片机的5脚7脚输出低电平Q1，Q2就导通，反之输出高电平就截止。
这个电路不完整
这是完整的电路了啊，你觉得哪里不完整呢?
我就是想不通Q2的原理
连接了C6 意义何在?除非 U4 7脚信号是PWM 至于这个Pwm到红外对射管干嘛的 就不清楚了
