大家来说,电容接地脚的铺铜处理方式

时间:10-02 整理:3721RD 点击:


如题,不知大家在设计PCB时,对电容接地一端的设计一般用什么样的连接方法。
从工艺的角度,从电气性能的角度,大家又是如何取舍的?

还是得看贵公司焊接电路板是走回流焊接还是手工焊接的可能性高,若样机和批量全是回流焊接,用全连接是可行的,只是手工调试时用烙铁不好焊拆;若样机人手工焊接,建议用十字连接方式,方便焊接同时也保障了连通性能。

典型的站着说话不腰疼~!

这个用十字连接或者米子连接是为了防止在smd流程中产生立碑(这是产线dfm需求),而其他地方是设计者为满足电源回流需求使用全连接。

全铺啊,对生产没有多大影响的,没必要纠结在这里。

你指的是米字或全铺吗

对啊,我看到有的公司在设计里要求,不能用全铺铜,只能用十字或米字。

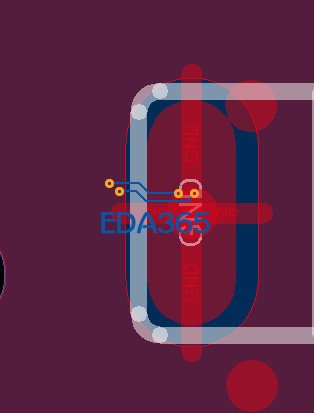

从电性能来讲,全铺;从焊接工艺上来讲,只连一根线;所以,工程师们就折中了,用十字花连接(热焊盘)。

SMD 全连,插件十字花

全铺 嘛就是不好拆。

不知道有木有人做过这种仿真,就是全铺和十字连接对去耦效果的影响……

公司要求的风格是,不管啥,十字连接……

我也是这么做的,还在旁边放了几个过孔呢

你要是站着说话都腰疼,说明你肾不好,得治啊!做了多少板子,都是这么干的,我只是说我的经验,这有问题吗?设立这个论坛的目的难道不是交流讨论吗?

建议用热焊盘,一是利于调试,二是减少贴片加工的隐患

今天看了飞思卡尔的一些设计,发现这问题得分类对待。飞思卡尔的设计一般大GND地的焊盘才用热焊盘,电源或者其它小面积的GND都是全连接的。
