元器件直接印在板子上

埋入式武器：将无源元件埋入线路板内存在很大的优势，表面元件焊点会产生电感，而将其埋入后则无须焊接，也因此减少电感和电源阻抗。埋入电阻和电容可以节约宝贵的表面积，缩小板面，使得线路板逐步走向轻型化和薄型化。而且焊点减少后，线路板可靠性也得以改善（焊点失效是组装常见缺陷之一）。埋入无源元件后可以缩短线路，减少元件之间的距离，并增强电气性能。
PCB印制电感：在PCB板的至少一个板层印制有一个或多个呈螺旋状的电感——具有低成本，高品质因素Q，高精度的特点，可用于代替常规绕线式或陶瓷或光刻的贴片电感，特别适用于高频振荡电路，调制电路，解调电路或高频滤波网络；可满足高生产效率，低成本，高精度，高品质等要求。

大哥有做过这样的么?

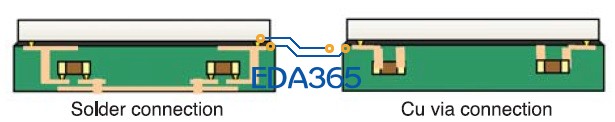

小弟的前爛公司有做過，二樓講的第一個是埋入式電容（Emerged Capacitor），如附圖。
這技術在邪惡的美帝不曉得進展如何?但在咱這荒島上的良率還是不太行。之前的案子是串通研究單位跟國家騙取補助款，所以三十片板子只要有個四、五片能動就行。

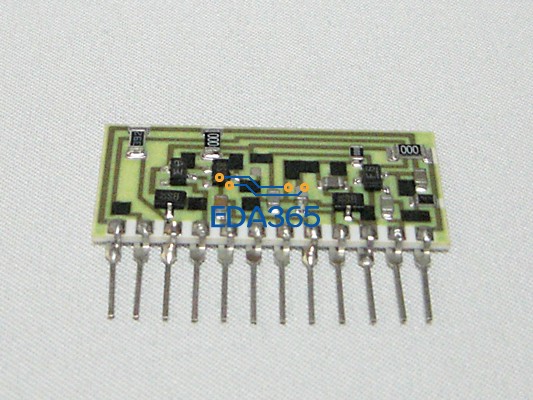

第二個講的是混合電路（Hybrid Circuit），嚴格來說這個才算是用印的。藉由控制碳膜（Carbon Film）的長寬厚薄可以印刷出電阻在陶瓷基板上；電感也可以用碳膜（Carbon Film）繞圈圈方式產生，但僅限於 nH 級的感值，大感量還是需要有磁芯或磁性材料才做得出來。常見於電源的控制模組或射頻模組上，詳見第二張附圖。走線路徑上一塊一塊黑黑的東西，有可能就是電阻。
