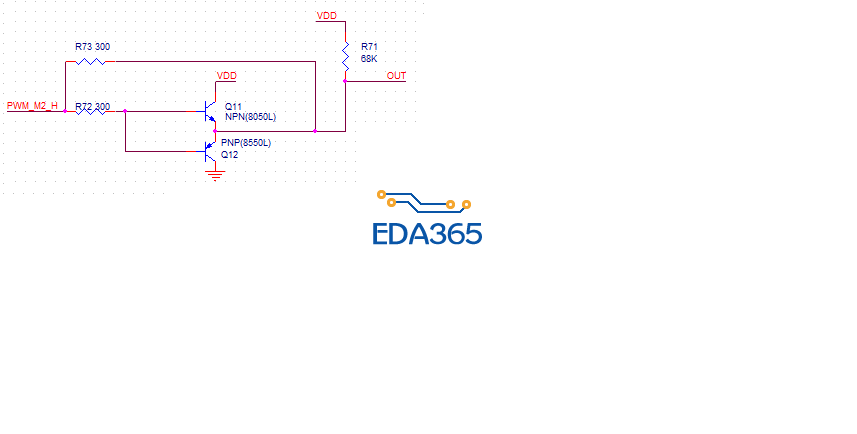

三极管推挽输出，不明白为什么要这么接，求高人指点！

那里有输出接到输入?

就是那个R73

有没有可能只是为了调试使用

这。要调试什么，不明白，能说明白点吗?

反馈，加速开关或截止速度

输入为高的时候（幅度和VDD是一样的），输出为高，这时Q3会导通吗?
输入为低的时候，输出为低，Q2应该不导通吧，这样我感觉这两个管子没什么作用，求解释。

刚才只是猜测，如果Q11、Q12、去掉，安装R73是否也可以调试。还有如果你的PWM_M2_H是开漏的，是不是需要加这个电阻。

PWM_M2_H是开漏的，有接上拉，电路仿真过，不要R73也可以，只是输出有毛刺，但我觉得接了R73后两个管子都不会导通。

仿真了一下，不加电阻，输出0~VCC，加了电阻，输出-2v~VCC，可能是驱动耗尽型管，栅极截至电压为负

我认为是作调试或者COST DOWN用的，至于具体的设计思想，可以问问这个图的原始设计者.

好奇葩的电路，等正确的回复！
木木猜测，这个R73是反馈的，原因是PWM的信号驱动能力太低，导致两个三极管的开关速率不够，加反馈可使开关速率提升。同一楼上说的加速开关的观点

对于数字电路这块,这个电路确实有点令人费解?
