问个电源连接的基础问题

手册

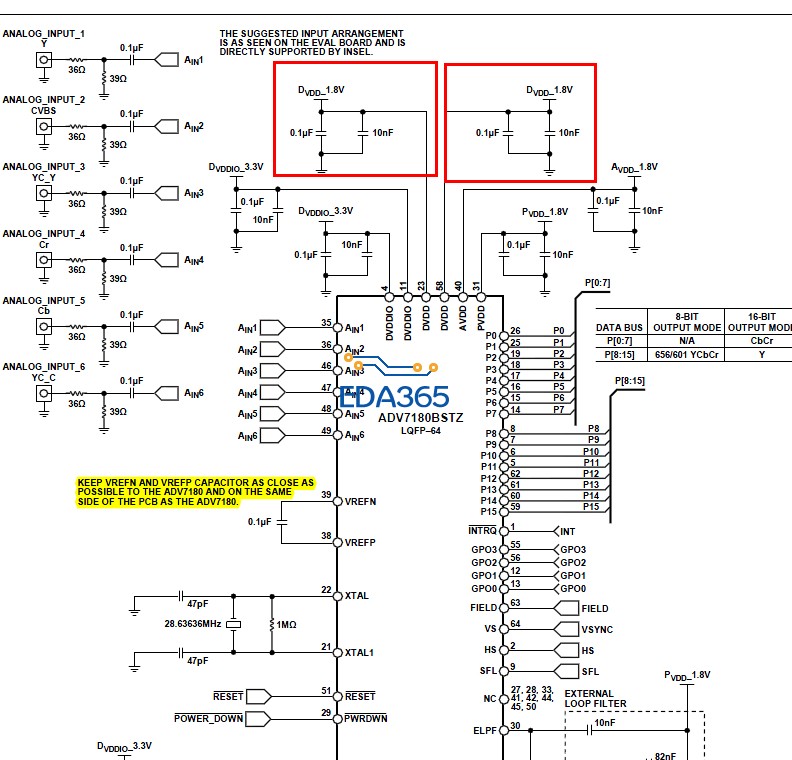

这两个管脚距离远，参考设计选用.1uf和.01uf是正好虑高频噪声，如果你选用的滤波电容，必然导致一个管脚高频滤波效果不好，也没有10mhz以上的滤波。

大神这么晚还不休息啊。多谢您的回复！这个片子是模拟视频解码芯片，频率大概在27MHz左右。那按照手册上设计，2个DVDD管脚分别并联0.1uf和10uf是足够滤除对应频率噪声的吧?另外问下，PVDD、AVDD、DVDD都是1.8V，他们能用一个电压源供电吗?其中AVDD是模拟电源，DVDD是数字电源，PVDD是锁相环供电！谢谢！

0.1uf 在10MHz以上就基本上失去退耦作用，如果考虑到EMI，应该还加上1nF的退耦电阻。
如果芯片离DC-DC不远，10uf可以不要。
AVDD对电源噪声很敏感，如果不缺钱，应该用2.5V以上输入的LDO转1.8V获取，PVDD也很重要，可以用磁珠隔离，470ohm/100Mhz以上，DVDD对噪声的容限就稍微大些。
如果地方不够，建议用磁珠分别隔离AVDD, PVDD, DVDD，另外，如果IO选择1.8v，对EMI也相应减少。
重点看DC-DC电源的纹波。

要是有内电层就是多两个电容吧！
滤波效果与管脚上电容的位置有关，你看看布板情况，可以根据布板的实际情况处理，但是要是两个管脚位置相差很多，还是用两套滤波的好！

4楼的"part99"说的很有道理！

嗯，你说的是对的！刚才的回复打错了。应该是0.1uF和10nF并联，这样的谐振频率应该在27MHz附近，有较好的去噪效果。另外问下，PVDD、AVDD、DVDD都是1.8V，是都用一个LDO芯片供电，然后PVDD、AVDD之间用磁珠隔离，对吧?

1. 如果有钱，有地方放，最好是2个LDO分别接PVDD和AVDD，DVDD电流较大，直接接DC-DC就可以了；
2. 其次，可以用1个LDO接AVDD，用DC-DC接两个磁珠接PVDD和DVDD；

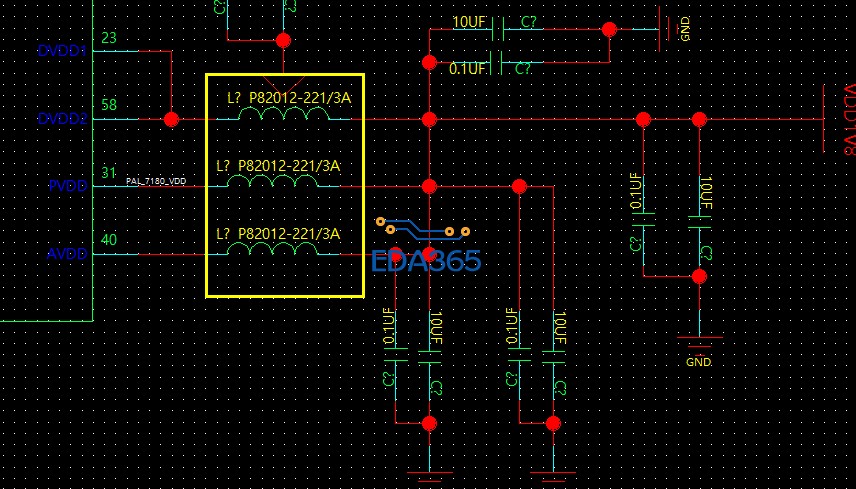

3. 最次，可以用DC-DC接三个磁珠分别接AVDD，DVDD和PVDD；
4. 如果连三个磁珠也买不起，也得用个磁珠接AVDD。

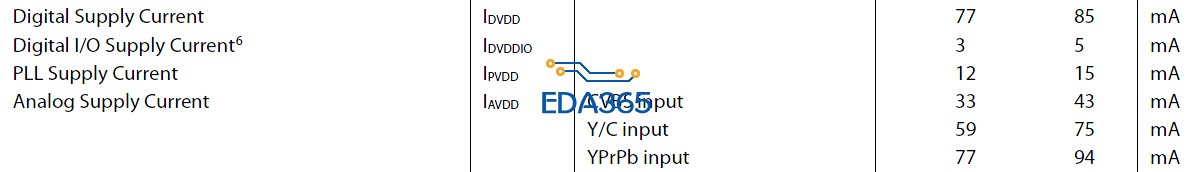

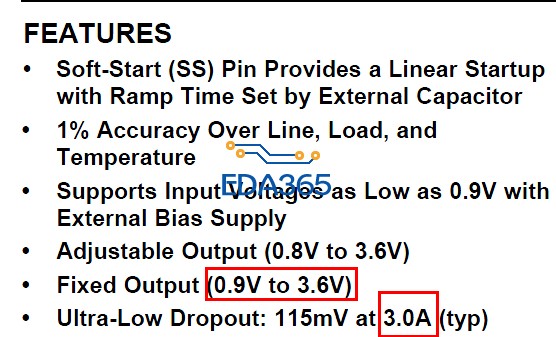

嗯哪，谢谢您的阐述。我现在用一个LDO给这3个管脚供电，LDO型号是TI的TPS74401，看了下解码芯片的电流大小和LDO的最大输出电流，应该是够的吧?

1.电容放磁珠后面;2.磁珠最好用分立，不要排磁珠
