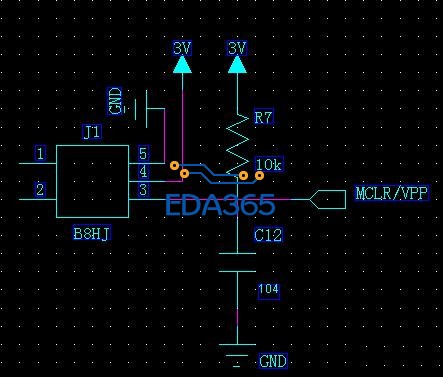

PIC单片机的MCLR/VPP脚，接了一个这样的电路，大家帮忙看看，是个什么IC?
按道理复位脚应该只接个上拉电阻，和一个电容就可以了，为什么还要加个B8HJ呢?
接了一个逻辑与门吧
如果是与门，那起什么作用呢
复位的引脚，J1应该是一个switch吧。
你说的switch是指什么，怎样工作?
J1是switch的可能性比较大，但接它有什么作用呢
J1是SOT-25的封装，上面写的B8HJ,不知此元件全称叫什么?
J1应该是复位专用IC,具体参考XC61CN2702NR
