TVS管使用疑问

各位大侠，以前设计大家都说TVS管应该放在电源入口，以防止瞬态电压，我一直也这么做，昨日看群里有人讨论TVS管，我就做了个仿真，仿真电路如下：，仿真的波形入下。从波形看，TVS管在该电压输入时没有起到引诱的钳位作用（TVS击穿电压24V,钳位电压31V左右，瞬态电压的峰值为50V）。R1是模拟负载电路。请大家帮忙看看，我的电路是不是哪里有问题，或者我的思路有问题，?麻烦能仿真得大侠给张正确的图。

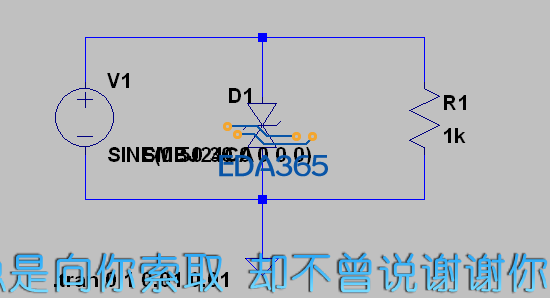

TVS仿真电路

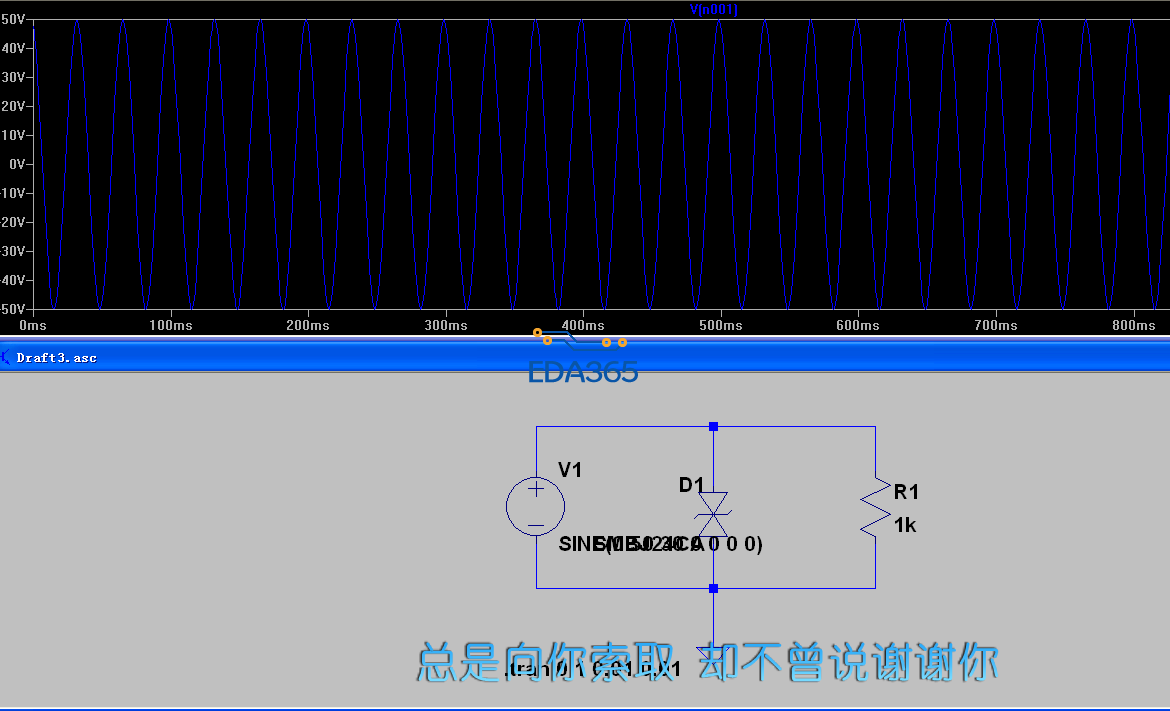

仿真电路与波形

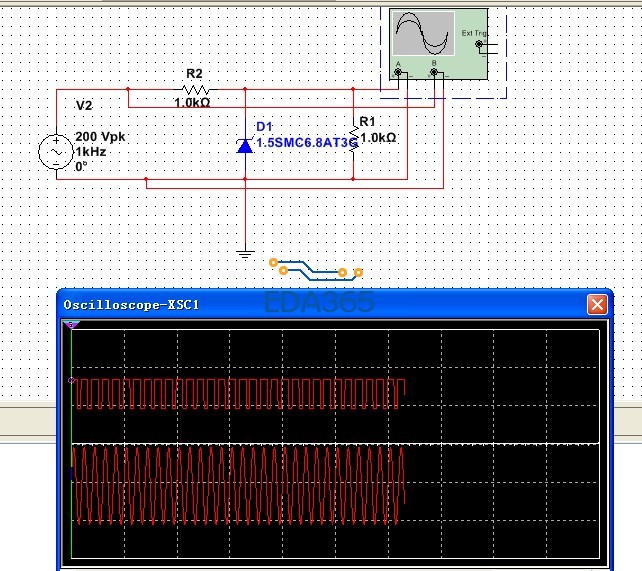

你看看我这个仿真，应该就钳位了

TVS 应该用在通信上，232等。
前级气体放电管，然后电阻 TVS串联

是，我也发现如果电源先经过一个电阻再到TVS管的话是可以钳位的，但是看很多设计是不存在这个电阻的啊。

仿真软件里的电源应该都没有内阻的，这样直接接tvs管两端出来的应该就是电压源出来的波形；要不你在这里放个稳压管试一下，可能也不会稳压

实际应用电路中还得根据你要吸收的能量大小选择TVS的最大吸收电流，不然小马拉大车会被干掉。

嗯，有道理，TVS的四个参数
