电路设计请教

请教各位高手，本人需要在已画好的电源板上扩展设计一个电路：输入24V分别转换为3.3V、5V、+12V、-12V，现需要在此四个led显示灯前端加入一个控制电路，作用是当每一路的电压未达到所要求输出电压时（3.3V、5V、+12V、-12V），led灯不亮，达到后灯亮起。注：本人想到使用线性稳压芯片，但此方法目前也未能全部实现四盏灯的单独控制，而且此方法未得到领导认可。还请各位电路高手赐教，谢谢！

...

逻辑太多，最好用单片机或cpld做，轻轻松松搞定。

基准源 +  比较器?

4楼有道理   多做几路比较器吧

这个是真的，但是只想搭个简单电路实现。

这个之前我也想过，但是控制起来担心不是太理想

这是一种方法，之前有想过，但是想请教各位有没有更加优化的方法?

最简单的应该就是比较器了吧

这种LED是拿去参展的嘛

如果不需要非常精準，拿稽納二極管（Zener Diode）將電壓砍一砍不就得了！

感谢您的回复！目前我的考虑是简单、方便、稳定就好，我再想想。

老大，市面上的稳压管误差有点大。可能这方法不太可靠

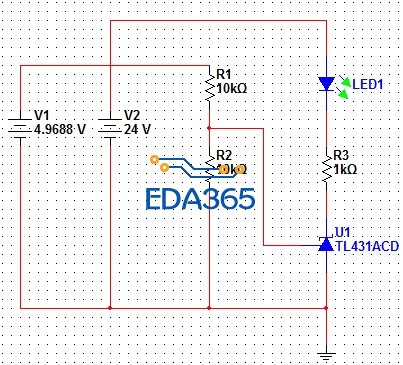

这个精度应该可以吧，请给位高手指点！

test-5v

只要取样电阻精度高，比稳压管好
