电源出来的电压不正常
时间：10-02
整理：3721RD
点击：
如下图：
电源输出±12V，
-12V正常，+12V却不正常了；
求助，这种问题要怎么解决呢

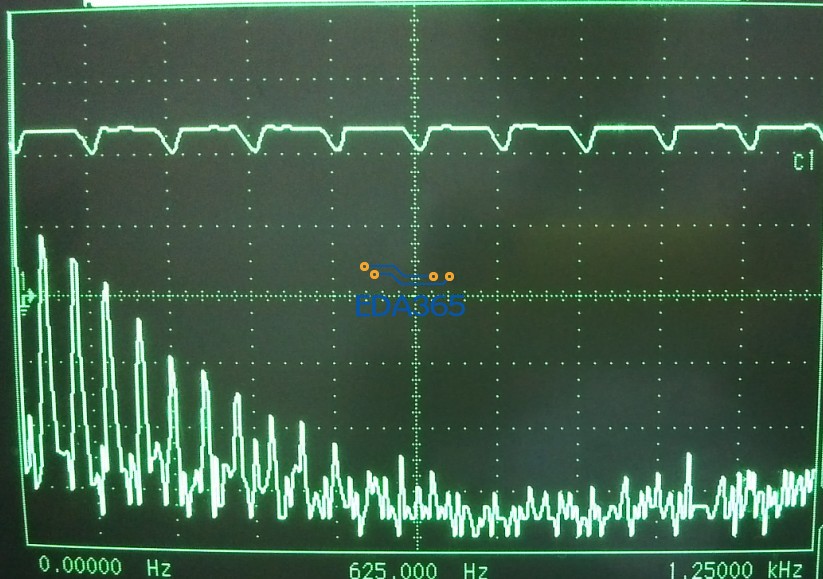

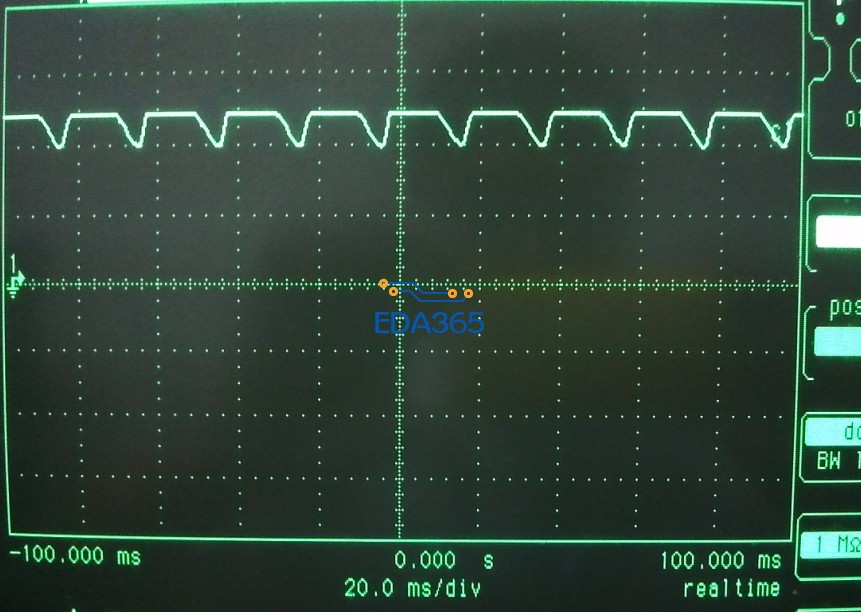

波形如下图：
很明显，+12V输入端也应该加个电容、、、、哈哈
输出端电容太小！ 加一个2200uF的吧！ 小电容也不够 加个100nF的电容吧
加上了，没有效果啊
输出端 保持以下电容：4700uF 220uF 10uF 100nF
恩，我试下
D1-D4 C1 C2 干嘛的?
感觉你的二极管接的很繁琐呀，你测一下输入端的电压是否正常?
你的能正常才不正常，交流输入不能共地。D6D8输出端与D1D2输出端并做地，D3D4输出端接IC2输入端，把交流输入地X掉，肯定正常，你这个应该是数码音响方面的东西吧，其它行业很少这种接法
把交流输入地X掉?
是和后面的地隔开么?
交流输入不是经二极管整流了么，之后还算交流么?
测过了，正常啊
下接芯片转48V
7812的input端电压是多少V呢?
最主要是二极管你按我说的方式连接，记住交流端由电容取电整流滤波的电压负载能力弱，只能用于小电流，我不知你两个输出电流是多少，特提醒你一下。这电路很简单
C1,C2,D3,D4后面接的是另外一条电源线路
将电压转换成48V输出的
