问题来了

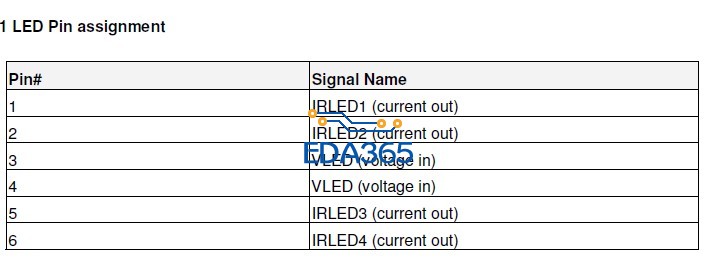

这是AUO M185XTN01 V2屏背光接口的定义，之前遇到的背光接口都是VCC ADJ EN GND（屏带了背光源模块），和LED+ LED-（屏不带背光源模块）这两种形式接口；现在看到这种形式的，不知道该如何去接线点亮了，求帮助！这种是不是并联共阴或共阳模式的LED背光?

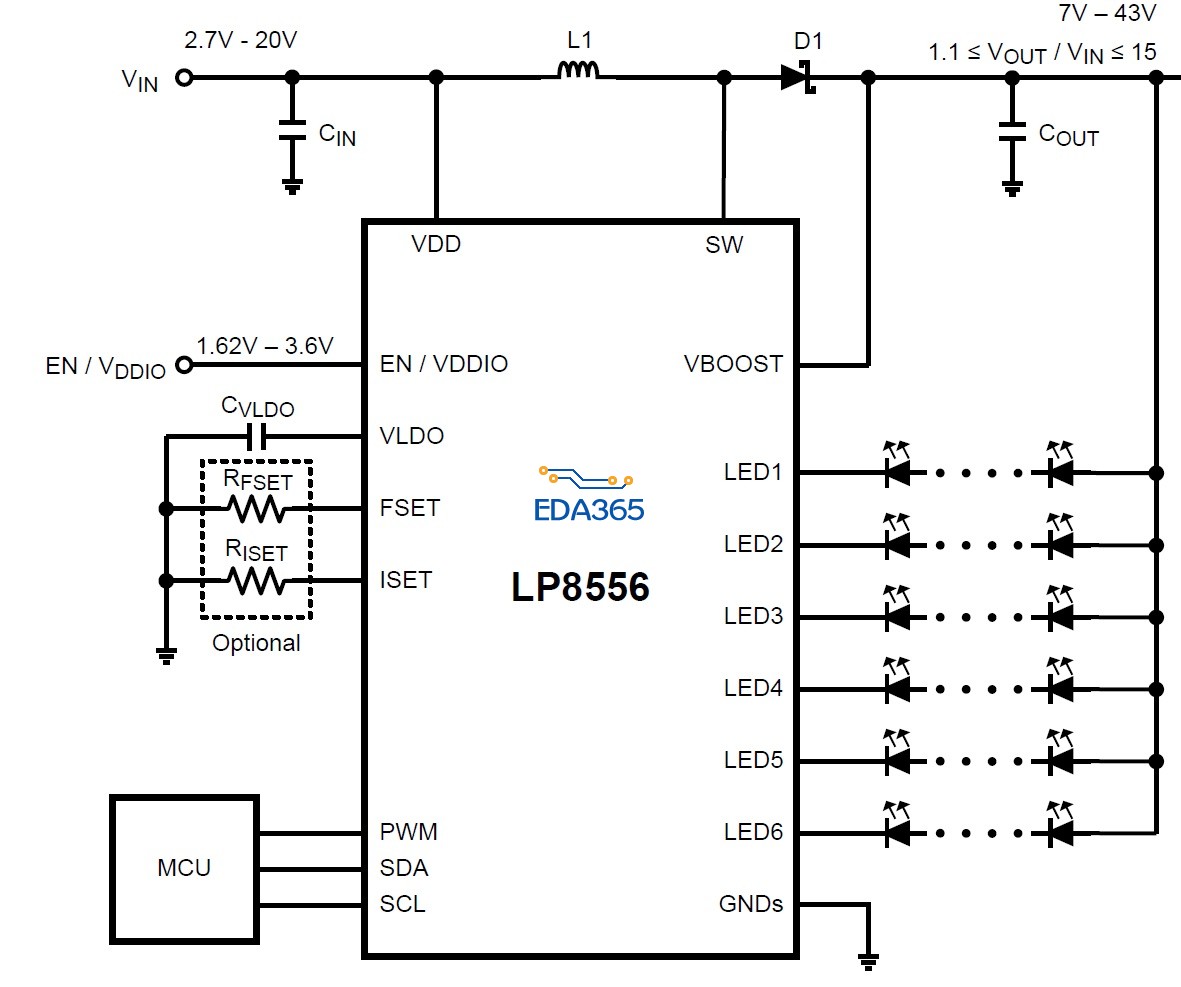

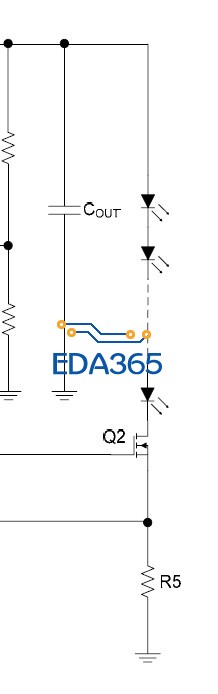

VCC ADJ EN GND这个接口是接到一个小的PCB板（此PCB板一般由显示屏供应商提供；如果没有，则需要自己做个横流电路），小的PCB板上有恒流源电路，小的PCB板到显示屏的接口是小编给出的图所示。

懂否?

谢谢，现在知道了。

我傻啊，不知道举一反三，之前做见过这种，其实都是一样子的，脑袋没转过来
