OP的工作原理

OP

   咋这么多人做硬件连LDO都不认识呢，这已经不止5个人发这种帖子了。
R1,R2分压大约是1.53V，构成运放同相端基准。运放不开环（驱动MOS，然后构成反馈环路），必然有V5=V6脚，那么自然就有输出电压等于1.5V了（实际等于1.53左右）。
你用的ORCAD，最简单的新建pspice仿真画进去  点下仿真就OK了

     谢谢你回答,但是我有个小疑问,V6的可以算是反馈PIN嘛?那么是1.53V的电压从MOS S极反馈到V6，如果我把R1 R2分压成1V,然后在V6处也分压成1V,V6和MOS S极会串联一个电阻.那么MOS的S极出来的还会是1.53V的电压吗?这样做是对的吗?
      因为今天有人让我这样做,我感觉很迷茫.不知道为什么这样做.请帮我看看这样做对嘛?

是的，这样就是一个可调的LDO了，刚才是固定输出的LDO，5脚电势固定，这个环路不变，电路在工作范围内的话就有V5=V6，你在6脚加Ra，Rb，那就是R1，R2分压要等于Ra和Rb分压，这样就是说可以通过调整Ra，Rb来改变输出电压，就是我们常见的可调LDO，LM1117-ADJ  and so on

  我们调整V5 V6 为1.5V或者1V.对V7不会有影响吗?如果变成可调的LDO以后,MOS 的S极输出电压不会有变化吗?还是1.5V?这个1.5V是由哪里决定的哈?

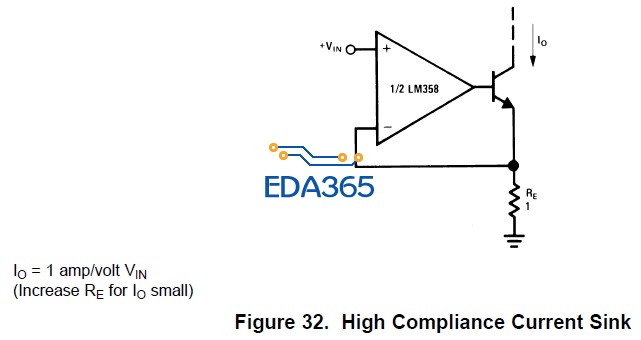

圖沒有剪完全，如果右下角 +1P5V_PCH 有個小電阻落地，也有可能是一個 Constant Current Sink。

追问下，第7脚的电容电阻串联是啥作用?

下面不是一个小电阻.是耦合电容.

    正常来说,运用这个OP是不用接这个电阻和电容.具体什么原因这里接了.我也不太清楚.
但是我们有做测试如果接这个电阻和电容,后面MOS转出来的电会抖动.最后我们把电容改为0欧姆.电阻改为1K以后才OK.

学习了，谢了

我覺得那是減緩MOSFET的rising time
