请分析下这个电路.

时间:10-02 整理:3721RD 点击:

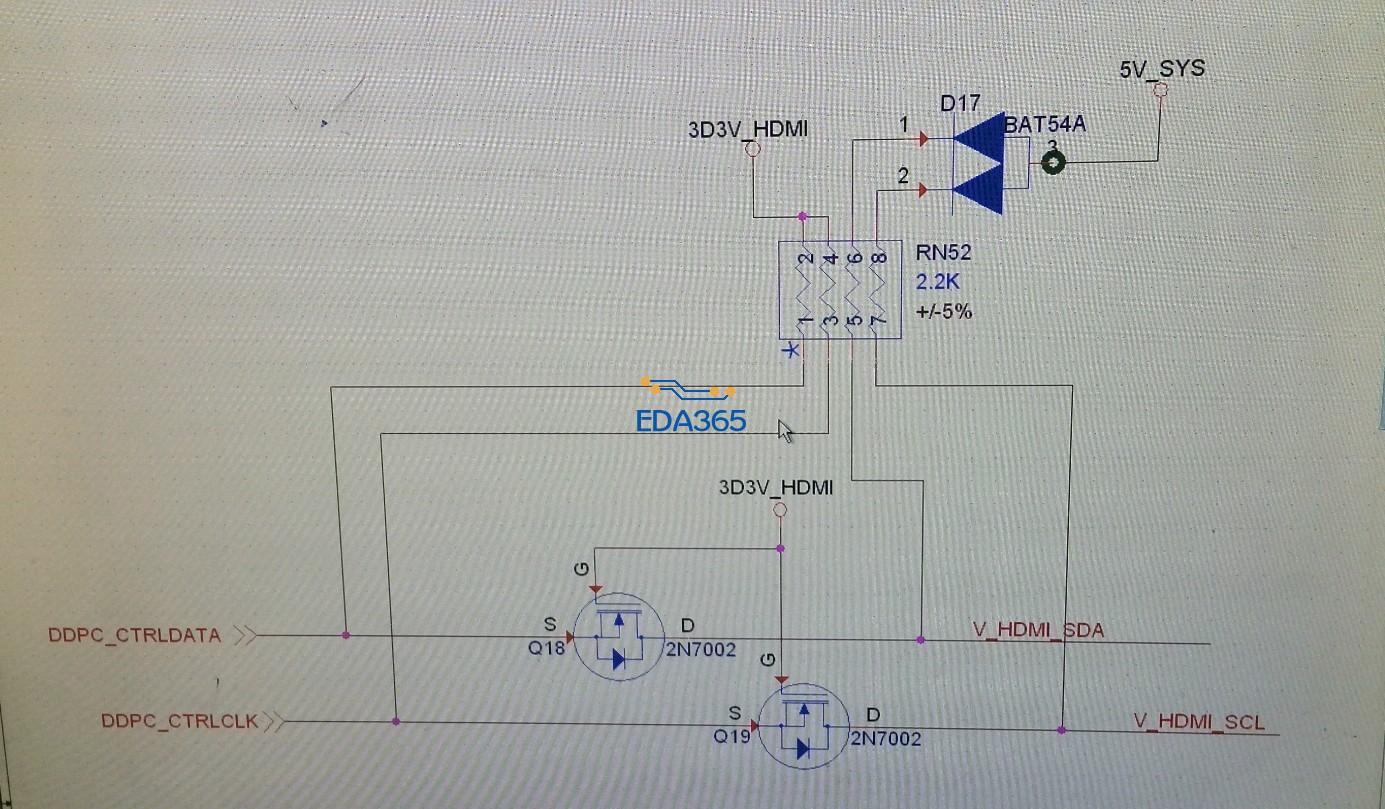

   这个线路是个level shift电路,但是怎么工作的,我不是很清楚,还请帮忙解答下.

11


加载中...

基本的双向电平转换电路
左侧LVTTL,右侧TTL,分析四种情况(此处clk为单向):
1,左侧发送0,VGS=3.3V,MOS导通,右侧为0,数据低电平经过MOS从左到右正常传输;
2,左侧发送1,VGS=0V,MOS截至,那么右侧电平等于上拉的电平,几位5V-Vbat54=4.7V,高电平正常传输。
3,右侧发送0,此时MOS的体二极管导通,左侧钳位到0.4V左右(和MOS有关),之后MOS导通,电平为0( 微观角度,实际我们看到就是几mV左右),低电平正常传输。
4,右侧发送1,此时MOS截至,左侧电平为上拉的3.3V,高电平正常传输。
以上分析要注意:此电路转换速度受器件限制,一般速率在数Mbps级别,貌似最常见的就是I2C了吧

  非常感谢,说的太好了

就是I2C的电平转换电路。不过我们一般都是用芯片转,没这么做过。

赞一个、、、学习了

学习了

电平转换电路

二楼正解..............................................................

这个就是在显示电路(VGA或者DP)的电平转换,不过如果是vga接口电路的话,现在有专门的片子。
