请教：关于GPRS模块供电电路

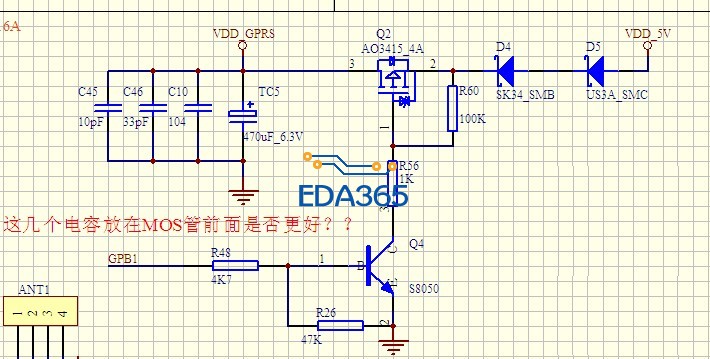

GPRS供电电路

你模块的供电范围是?我觉得5V跨一个DL4007二极管过去就好了。电容的话，尽可能靠近模块的供电管脚放置。如果要求的电流比较大，那么你的电容也要大一点的。多个电源管脚对应就可能需要多个电容了！

模块的供电范围是3.4V~4.5V，突发电流达2A....

小编，帮忙测下你这个电路，VDD_GPRS供电一段时间后，关掉MOS管，VDD_GPRS会降下来吗?

肯定会啊，不知你的意图是?

470uF的电容如果后面没有到地的放电回路，电荷应该很难放出去吧，在加上MOS管关断时有一定的漏电流，说不定电压会稳定在低于4点几V

关掉电源后,VDD_GPRS的电会维持一段时间,不会立即被放掉

个人觉得放在mos管前面会好些。这样在mos管打开的瞬间，模块工作电流很大，470uf电容已经充饱电荷，可以保证模块的电源不会塌陷的很厉害。如果放在mos管后面的话，根本起不到储能的作用，反而因为电容储存电荷的原因，更进一步加剧电源的塌陷。
本人不才，没办法做个仿真分析，静等高手

470UF的大电容，MOS管打开的瞬间，浪涌电流2A上不去，模块应该也不会正常工作了。

GPRS 瞬間需要 2A 的電流，如果電容器放在MOS管前面，MOS 的R(d-s on)電阻還是會造成壓差，對於 RF 功放會造成影響。(發射瞬間的功率容易不穩定)
大電容器的作用算是 tank capacitor，是來儲存能量防止電壓瞬間落下。
防止電壓不穩定(影響實際功能)，跟瞬間打開MOS管的浪湧電流相比較，讓 RF 可以穩定的發射正確信號應該是最重要的事情。
如果嫌棄浪湧電流太大，MOS 管和三極管可以直接換成限流器 (有EN引腳的，不可以是 Latch-Off，要用 Constant-Current)，例如：TPS2553、TPS2069.......。

谢谢各位的回复。另外说一下，我发的那个电路是经过实测的，能正常工作，且稳定的。

你们这些人都是高人。
