关于续流二极管的作用

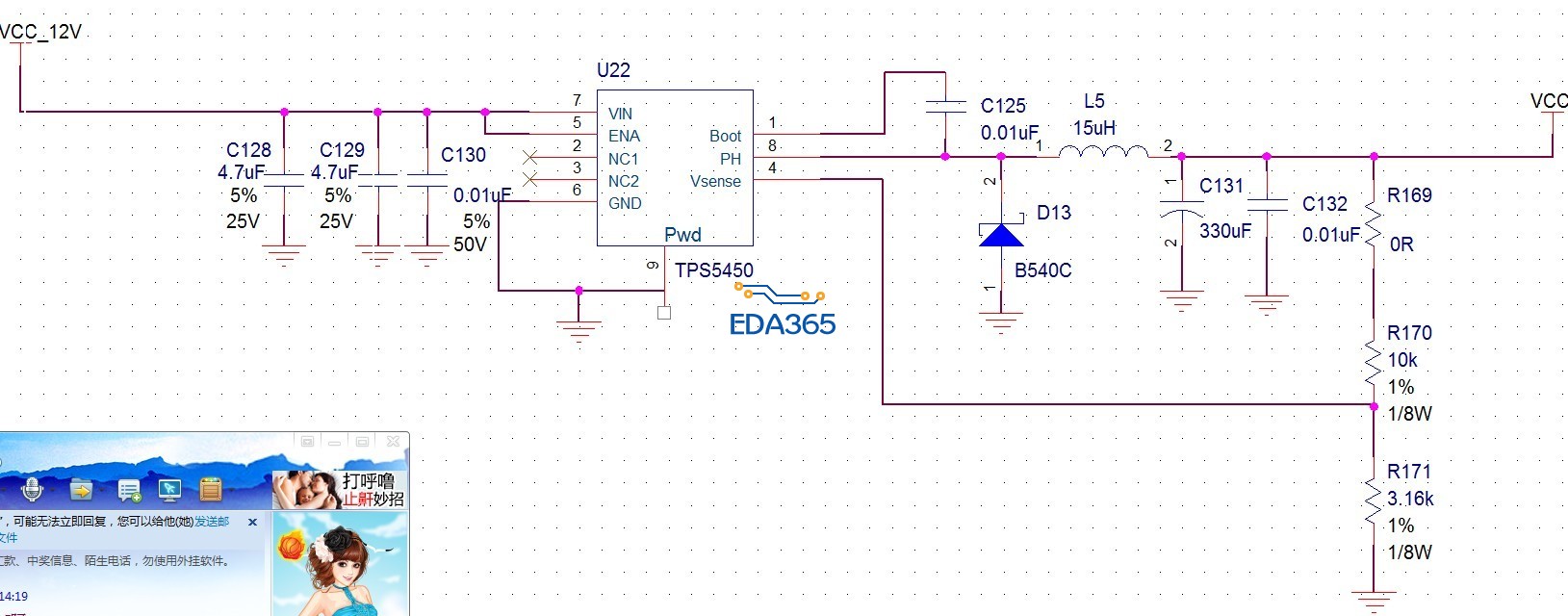

下面这个电路是我板子上在用的，12V转5V输出，电源芯片用的是TI的TPS5450，可以输出5V/5A。我一直没理解这个B540二极管在这里的作用，从网上查应该是续流。但我从百度上查到，续流二极管的定义是在电路中起续流作用，经常与电感一起并联使用，当断电时，电感产生的反向电动势通过二极管流到地上，保护电路。如果B540在这里的作用也是这样，那应该我拿掉以后，不会影响输出电压的值。但实际上我去掉二极管以后，输出电压由5V变成了3.2左右，这是为啥呢?怎么会对电压还有影响呢?

这个是降压DCDC 的特定结构，具体你查buck电路。
这种DCDC芯片降压就是靠这个输出那里的二极管，电感，输出电容等等，这种DC芯片内部有个开关管，一开一关就是所谓的PWM。
内部的开关管开了电压重电感->电容->负载； 开关管关了，电感电流不突变，电感两端会感应出左负右正的电压，这个电压的电流流向在续流二极管 电感 ，负载这个圈里流动。
讲的不好，你还是查资料吧。

http://www.eda365.com/forum.php?mod=viewthread&tid=84400
不写了，以前回复过这个问题。希望对小编有用。

http://www.eda365.com/forum.php? ... &fromuid=207453
LZ可以参考这里

呵呵，谁告诉你续流二极管去掉不影响电路的，DC-DC中三大件，电感，开关管，续流二极管（同步整流用MOS替代了），只要理解好开关管通断两个状态的电流回路，就不会有这样的困惑了

续流管为了让电感放电，没有它的话电感没办法将存储的能量放出来，不放出来的话，在开关的瞬间电感两端电流变为0，V=L(dI/dt)，(dI/dt)值会变的特别大，电感的感应电动势会非常大；加续流管让电感正常放电，电流曲线斜率会小很多；如果拿掉，电感不放电，只依靠电容来维持电压，能量不足会掉压，而且开关再次开启的时候电感的储能作用等于没有了，电容的充电会跟不上，也会掉压，实际使用还有可能瞬间倒灌，烧开关；

学习了
