哪位高手给分析一下这个电路，谢谢

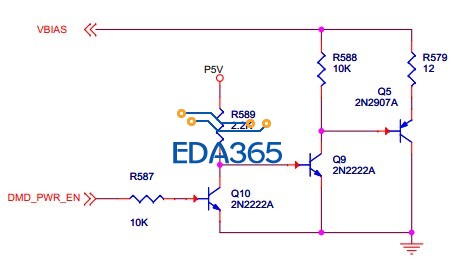

图中DMD_PWR_EN是一个使能信号，打开开关为高电平否则为低电平，VBIAS是一个16V的电压，据说这是一个释放电能的电路但是小弟看不懂这个电路，求大侠指教，不甚感激！

• Q10 只是用來將 DMD_PWR_EN 反相，定義上 DMD_PWR_EN = High 時是打開 VBIAS 電源。
• Q9 沒打開，Q5 的 Vc = Vb,  Ib = 0，所以 Q5 不導通。
• Q9  打開，Q5 的 Vb = 0,  Ib >> 0，Q5 會跟著打開，VBIAS 透過 R579 = 12 ohm 接地放電。


就這樣！

我的理解好像与你的相反啊。
1.DMD_PWR_EN 高电平，Q10导通，Q9的Vbe小于导通电压所以Q9不导通，Q5导通
2.DMD_PWR_EN 低电平，Q10不导通，Q9导通，Q5不导通

寫錯了！第一點是 Q10。
我二、三點的敘述已經是不看 DMD_PWR_EN 了，單純分析 Q9 和 Q5 的行為，Q9  打開 = Q9 導通，我不是講 DMD_PWR_EN 打開。
你要講 DMD_PWR_EN 的影響，就得全部反相一次。

我的意思是Q9导通，Q5不导通
                  Q9不导通，Q5导通
这个好像和你的相反啊

Q9 導通，Q5 的 Base 才會被拉到地，Q5 有 Ib 才會跟著導通，不是嗎?
Q9 不導通，請問 Q5 的 Ib 要怎麼出現?你要從 VBIAS 流回 VBIAS 嗎?

回去要再好好翻翻我的模电书，脑袋里和一团浆糊一样了

自動放電（Auto Discharge）
常被用在消除 TFT 液晶屏幕殘影！

把它拉到orcad或multisim或Proteus中仿真一下不就全明白了。

不就是三极管电路嘛！有那么复杂吗?

我想知道是不是不管什么样的电路，狗大侠都会分析，都知道用处，我等得修炼多少年 才能有你一半的功力啊

沒那麼誇張啦！不會的也很多。
上次有一個問，要用特殊的電感要升壓到 1000V 以上，不曉得是不要做電擊棒用的?我是直接投降了。
大型電源供應器，Flyback、Forward...... 這一類的我也不熟，所以這類的問題我都不太敢回。
沒有人是萬能的（除了上帝），能精通一樣也是專才。
反倒是「樣樣通，樣樣鬆！」。

超级狗真的很厉害啊，呵呵，昨晚回去翻了翻书，是我弄错了

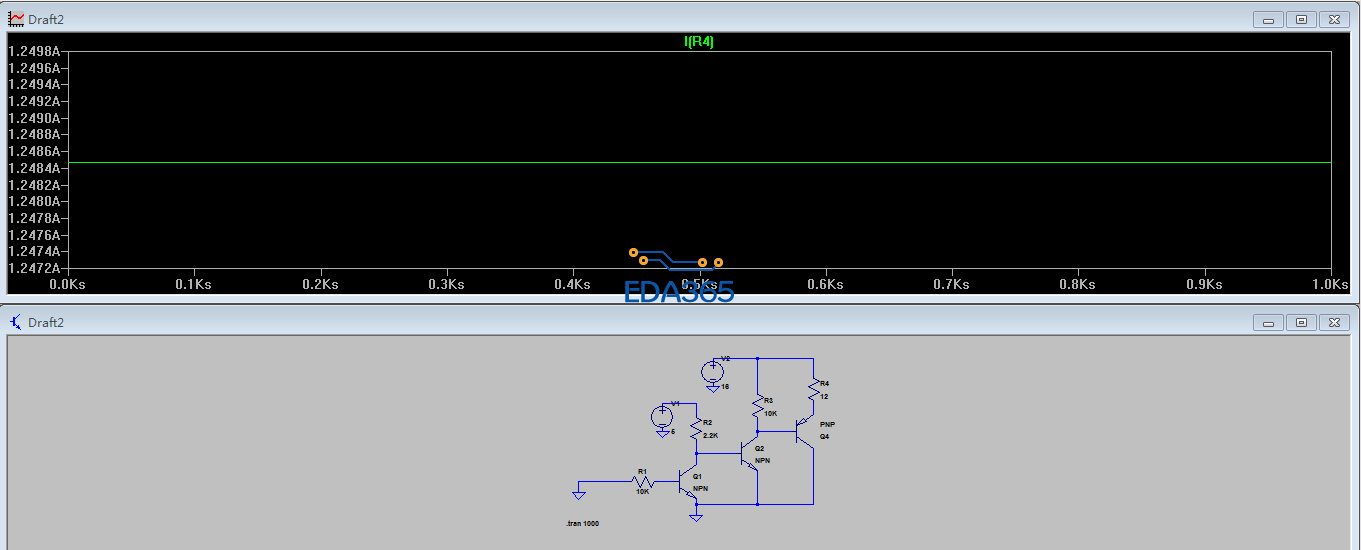

额，谁再来仿真下，结果好像不大一样。
