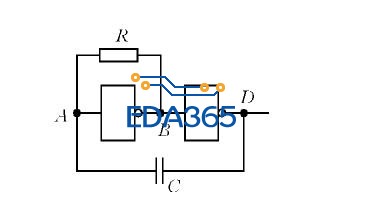

求高手分析分析这个电路，谢谢！
中间是两个非门！请仔细讲解下A、B、D三点的波形变化！谢谢！
我觉得就是一个增加波形稳定性的电路。前端输入应该是一个正弦波，经过两个非门对信号进行整形变成方波时钟信号。其实这个也就是晶振旁边经常使用的电路，图中的电阻应该是1M以上的。
类似可以参考：http://www.eda365.com/forum.php? ... hlight=%BE%A7%D5%F1
http://www.eda365.com/forum.php? ... =%B7%B4%CF%E0%C6%F7
这里还有一个我以前老板写的博客，应该很具有学习作用的。瞅瞅吧。
http://www.eefocus.com/wangsw/blog/10-05/190200_0c324.html
布拉斯基（bluskly）應該有九成是對的。不過感覺這線路應該自己會振盪，等一下有空來仿真一下好了！

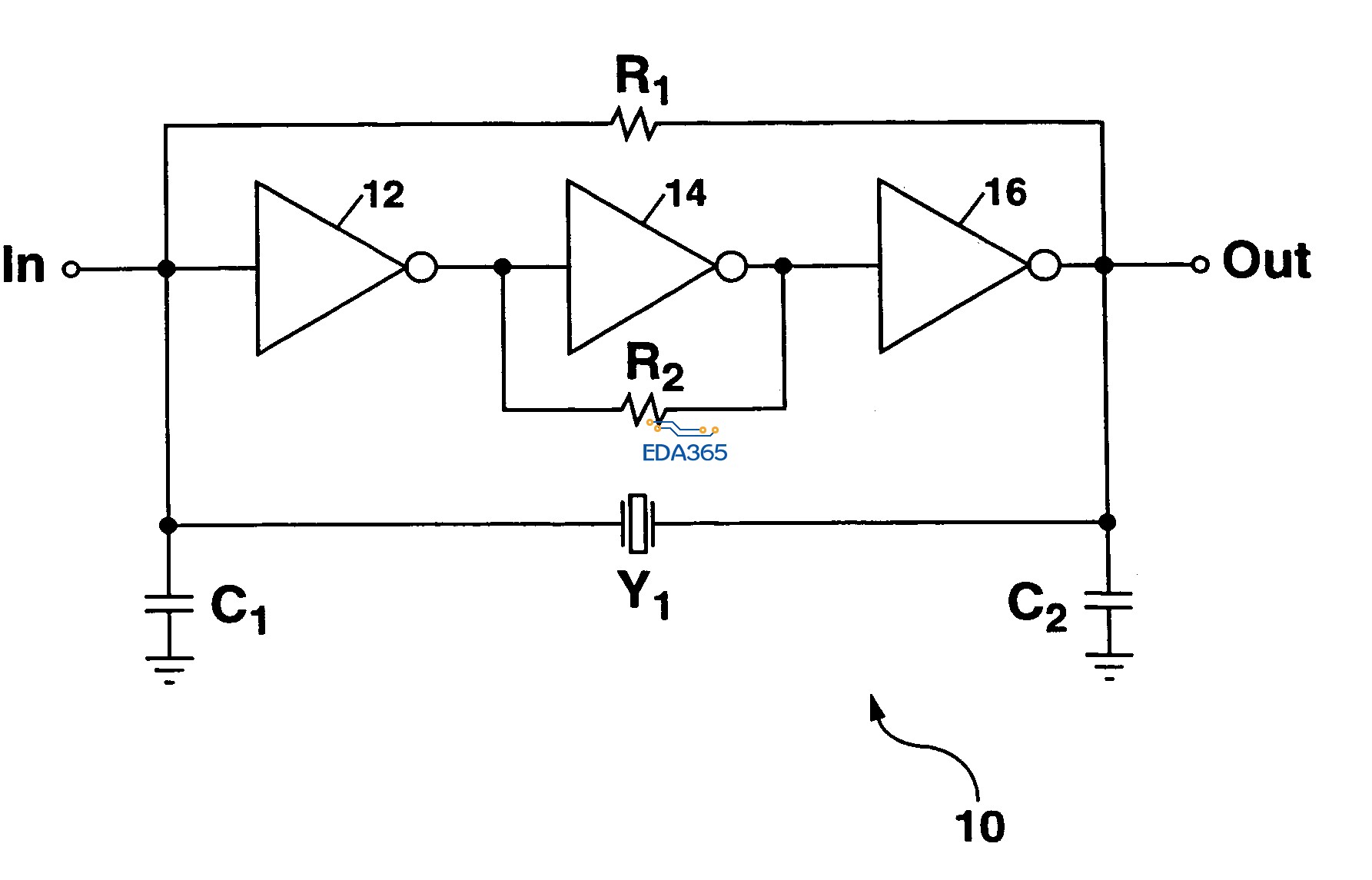

Triple Inverter Pierce Oscillator Circuit
多谢布拉斯基（bluskly）和超级狗！这个题目是王尔乾的《数字逻辑和集成电路》里面的习题，看的不是很懂，就上来问问！我觉得这里的电容C构成了正反馈，应该可以起振吧?但电阻R又是负反馈，这个R是起什么作用咧?稳定震荡?
整个电路能不能用个公式写出来呀?
还有请教超级狗，你说仿真，是用什么工具咧?多谢！

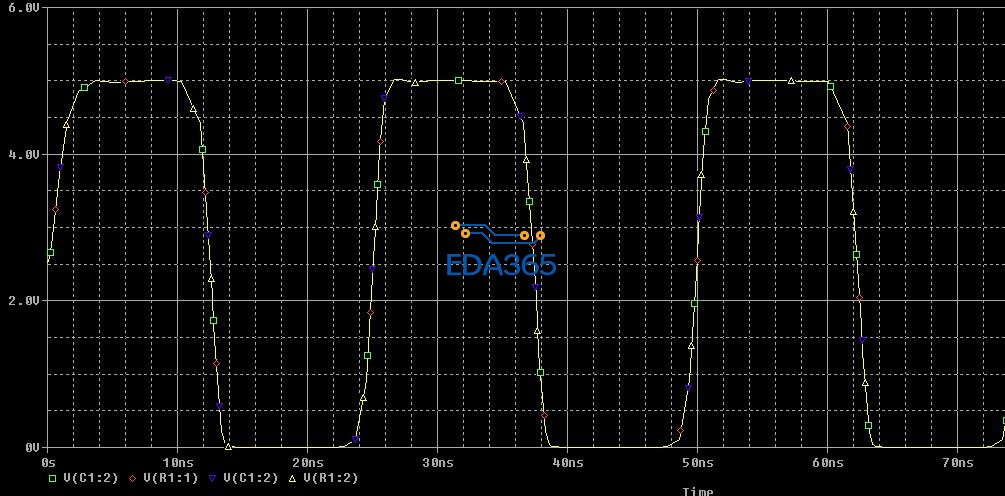

Cadence Pspice 仿真結果如下︰
不過必須是施密特觸發反相器（Schmitt Trigger Inverter）74HC14 才會振盪，放一般的反相器 （Inverter）74HC04 不會振盪。
why?求分析！
这个好像是32K晶振串联谐振的一种电路构造，两个反向器构成震荡电路所需要的360度相位差。
你以前在圣邦微?

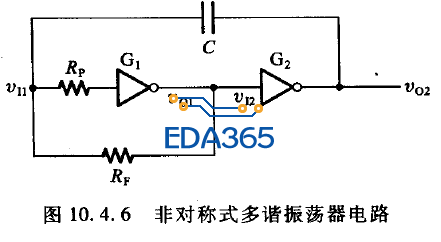

小编图片中的应该是这个电路:
书上说：图中第一级反相器的负反馈电阻作用是保证此CMOS反相器在静态的时候使其输出端电压等于其输入端的电压(相当于加了一个电压值为1/2Vcc的偏置电压),这样就使第一级CMOS反相器处于增益较大的放大状态,这样为振荡器起振提供并满足其起振的振幅条件！
至于A、B、D三点的波形主要是相位上存在区别；
其振荡电路的周期计算公式如下：
多谢qiangqssong！有三个问题：
1、什么书呀?如果是电子书能否共享一下，谢谢?
2、震荡周期T是怎么推导的呀?
3、你说A、B、D只有相位的区别，那就是说三点的频率是一样的，比如A点是周期为Ta的正玄波，那B和D点就也是周期为Ta的方波，那震荡周期T在什么地方咧?应该D点是周期为T的方波吧！
1、此电路见闫石编的《数字电路》第五版第480页——483页有详细讲述；
2、震荡周期见书中推导；
3、A、B、D三点的波形确实没有去注意，波形有区别：A点是微分电路波形、B和D点都是矩形波，三点相位满足正反馈条件；

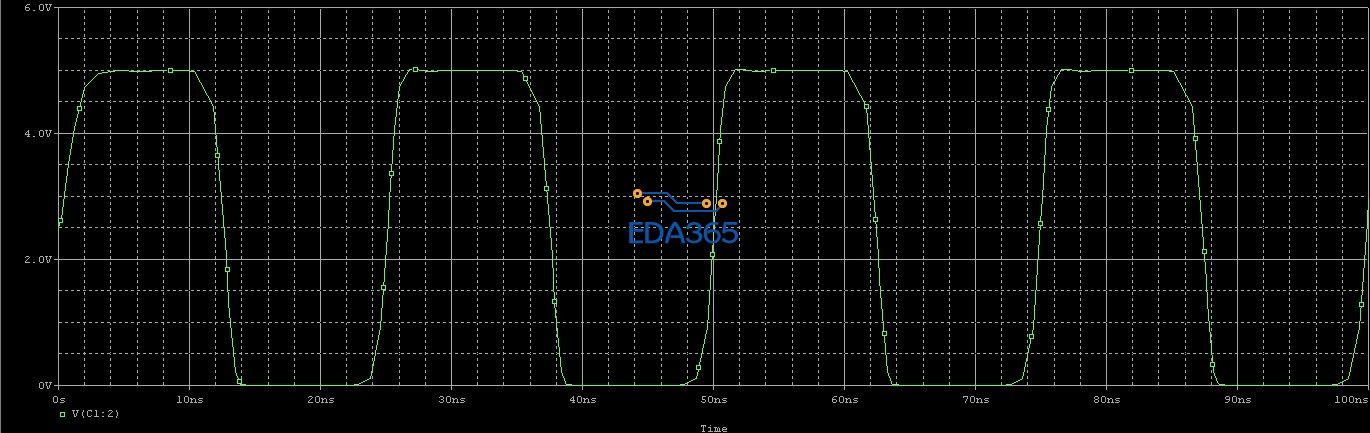

超级狗，为什么我仿真的数据显示A、B、D都是一样的，并且同相，是哪里设置错了呀?
如下图：
