高手帮忙看下 这MOS管为什么关不掉

时间:10-02 整理:3721RD 点击:

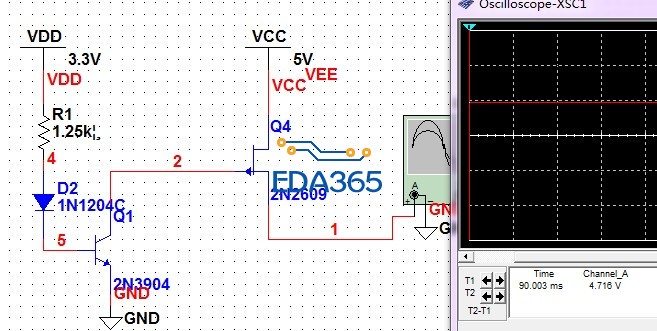

三极管 基级加高电平 三极管导通 将MOS G极拉低 然后MOS管应该关断啊 但multisim中仿真出来 MOS管输出还是为高,这是什么原因啊?请大侠帮看看呢


接点2加100K或10K上拉,再试试。

小编,你确定你的三极管导通了将MOS G极拉低?你把示波器接过去把第2点测一下你就知道结果了

能关掉才怪,P管

2拉低是打开......

同上,2拉低真的是打开。

2拉低JFET是导通的

先多看下模电吧还是

有时候真无语。

supergo,俺是男滴的啊,头像是系统默认的,我修改几次都不成功啊


失傳已久的葵花寶典又重現江湖了。
江湖傳言,當今武林只有二人習得此一絕學。
一是東方不敗的弟子「西方必敗」;另一人則是任我行的師弟「任你操」。
敢問大俠是哪一位?

我一直以為 xuechaojie = 蘇喬姬,還在想誰家把女兒取這麼有詩意的名字?


Super Go 小编直接出來說清楚!這樣大家比較清楚!

建议小编去看一下三极管的工作原理,特别是NPN管工作的必要条件。

......你们这样搞以后我们这些菜鸟还怎么敢问问题,动不动就让去看模电.....谁也不是生下来就不是菜鸟

你原理图上的2N2609是P沟道的JFET,不是MOSFET,它的转移特性Vgs=0时,这个管子是导通的。电流的Id是负向的,也就是原理图上从表流向电源,实际是这个电流很小,可以忽略,表与VCC直接相连,当然测得的是高电平。
你是把JFET与MOSFET搞混了。
声明下这是我个人的理解,我也是菜鸟,还请高手拍砖!
