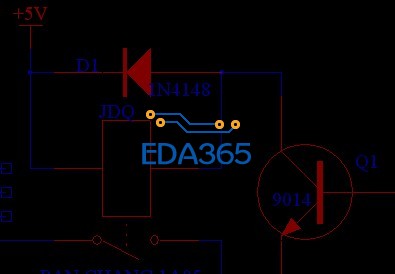

在家帮忙看下这电路！

就是一个保护吧?当线圈中通电以后，会形成电动势，如果不加二极管的话，那线圈中存储的电动势怎么释放呢?

楞次定律（Lenz's law）
http://zh.wikipedia.org/zh-cn/%E ... 1%E5%AE%9A%E5%BE%8B

当继电器断开时，线圈上的电流不能突变，所以会有反向的电动势，有这个二极管，就可以将这个反向电动势释放掉，避免线圈损坏

是不是现在的专业课里没有模电?真的是好基础的东西，别人用上了，看不明白说明没印象哟。

三级管导通的瞬间，继电器内部的线圈马上产生一个感应电动势， 阻止电流增大，则左+ 右-  当三极管载止时，线圈产生一个反电动势，阻止电流减小，则左-右+，这个电压会叠加在5V上，如果不释放流很容易烧坏，三极管，所以加一个二极管， 如上图所示，负极接左正极接右，将后面那个感应电动势释放流.
