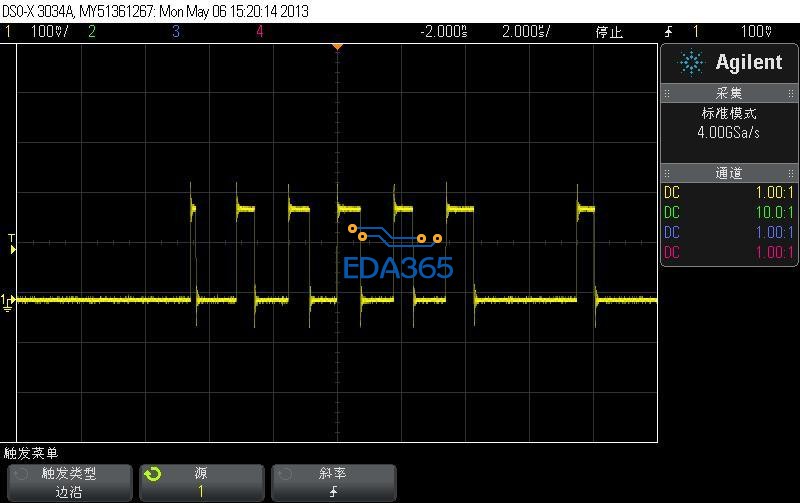

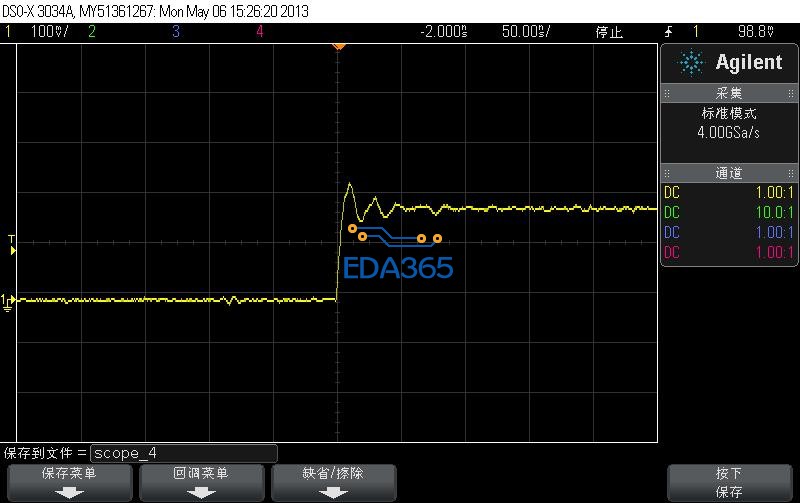

DDR的波形如下，请问这种波形影响系统正常工作吗？

1.8V ?DDR3?我上次的DDR波形和你这个差不多，可以正常工作，但是你的系统电压1.8V，不太清楚了，等大神分析。你可以加端接电阻上去，波形会好点

这种波形是正常的,只不过如果过冲幅值太大的话可能会影响DDR的正常工作,可以想办法将其减小！

信号过冲，这是设计的时候应该考虑到的，如果现在是在调试阶段，最好是改善它。用加电阻匹配和电容都可以解决。

匹配电阻如何加?
我们线路上留着串联电阻，目前是75欧姆，要消除的过冲的话，得加大电阻还是减小?
还有电容想要加的话如何加?

1.8V就肯定是DDR2了
这个过冲和下冲只要参考JEDEC标准就行，另外还需要看跑的DDR的频率，不同频率的标准是不一样的。

从你的waveform上看，应该是address的信号吧，overshoot和undershoot都有点大，说明你的阻抗匹配做的不够好，如果有条件可以做下仿真，看如何改变你的电阻值。如果你的系统做的好，或许不会影响你的系统正常工作，如果太大，或许会影响，但是不管怎么样，这种shoot会影响你的chip的寿命，平滑些为好。

这个和你的走线也有关系，是否是蛇形呢?一般都是加大电阻，电容可能会不稳定，因为电容受温度影响！

PCB布线是否做了阻抗控制?
匹配分为前端和终端匹配，也就是经常说的串联匹配和并联匹配，一般情况下只需要满足一种匹配即可。你线路上留有串联电阻也就是做的前端串联匹配，此电阻值DDR控制器的datasheet上会讲，一般为22或33欧。

2us每格，这是什么状态下的什么信号信号?测试时应该对照clk信号去查看。至少看个高频的信号吧。
