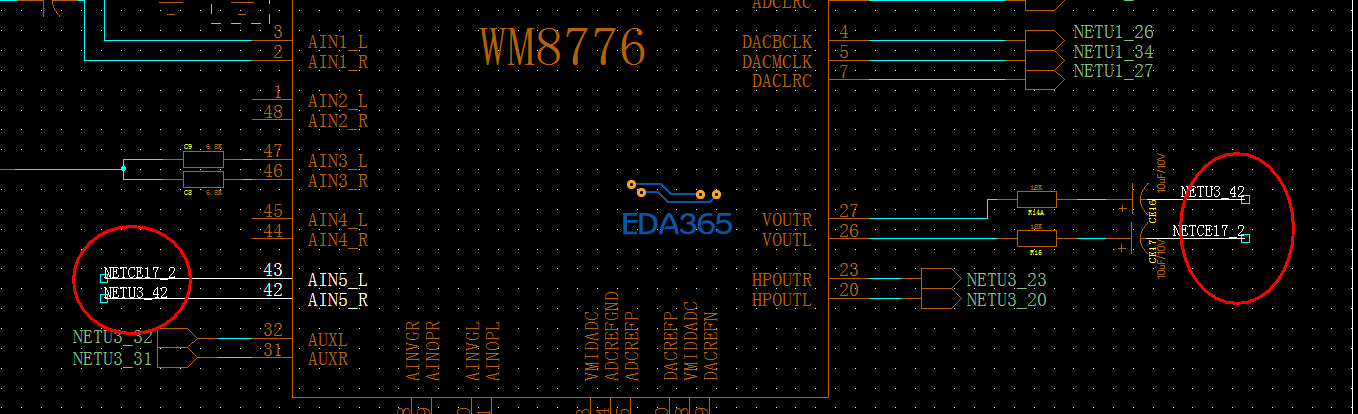

请问这个回环电路能起到什么效果

以前這樣做過，但不曉得目的一不一樣?

機會讓給別人好了！

不要啊，提刑官， ，江湖救急啊

沃夫森（Wolfson）的 Audio CODEC 輸入和輸出通常有很多組，以前會把 Output 再拉回 Input 不外乎是想利用它內部的 Audio Switch 做聲音的切換。
另外一種是要利用它內部的混音器（Mixer）做混音，比方說我們想把手機的通話內容錄下來。你說話的聲音是對 Audio CODEC 是 Input，但對方的聲音對 Audio CODEC 是 Output。所以你只好將 Output 再拉回 Input，和你的聲音做完混音後再錄下來，這樣就會有雙方的聲音了。
我不知道系統架構是如何（光靠那圖也看不出來），但記得您曾經說過是做調音台的。所以是否有類似人聲和音樂分離，但最後又要混合在一起的應用?這點要樓主自己研究。（WM8776 AIN1 ~ AIN5 是會透過 Mixer 的）
僅能提供這樣的經驗，但不一定和您的設計相關，抱歉啦！
