零偏置电路

时间:10-02 整理:3721RD 点击:

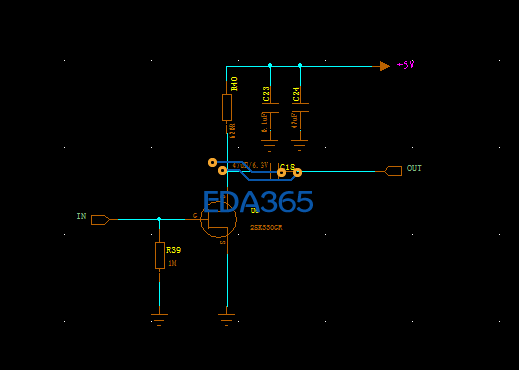

1.下图的这个零偏置放大电路,在G极用个1M的电阻,怎么就能够把G极偏置为与S极相同的0V呢?
2.当有信号输入时,S极接地依旧为0v,那G极应该不是0V了吧?那这是零偏置存在还有什么意义呢?

我只笑笑,不说话。

小弟不會!

笑而不语

还真不明白什么叫做零偏置放大电路,LZ能解释下什么叫零偏置吗?

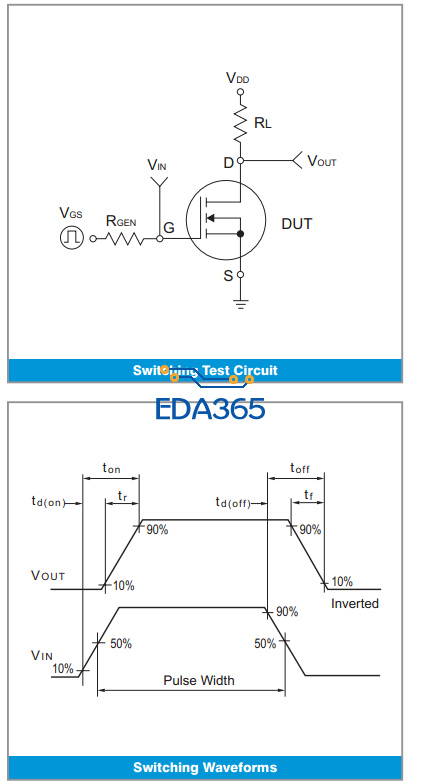

1.G极接的是输入信号,跟零偏置有什么关系?关键是你输入的是什么信号,如果是个脉冲信号,当然是0~VIN变化的;
2.这个是NMOS管,当VIN为零时,vout也为0。当vin=vin时,vout=vdd。这就是个放大电路啊,跟零偏置有什么关系?

这就是传说中的零偏置源极接地放大电路,G,S极点位都为oV,无信号输入时漏电流为Idss,有信号时,输出就是Rd上电压的变化

问题你的电阻是1兆,
