关于VGL的负压是怎么调整呢？请高手帮忙讲解一下。

关于VGL调节，

由 D10 決定 VGL 輸出電壓。

如果我不用D10呢?哪应该怎么调节，

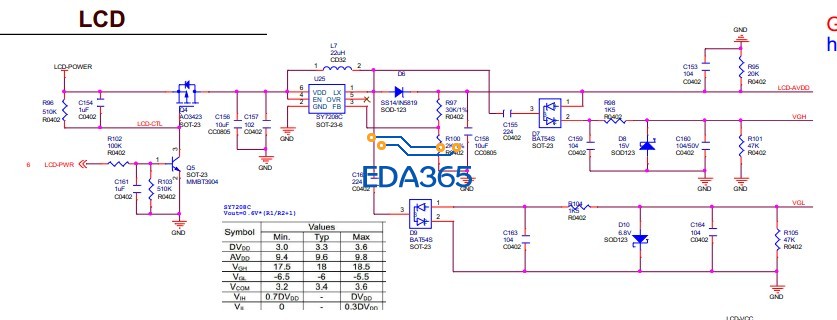

你用的DC-DC是SY7208 由公式可算得LCD_AVDD=(R97/R100)*0.6 得到9V
VGH=9V+9V=18V 由D6稳压管后得到15V.
VGL=-9V由D10稳压管后得到-6.8V
现在你就明白怎么调整了

不用D10 那就是VGL -6.8V是不准的。
你要几V换个稳压管就好，
没有这个稳压管，D9 1脚应该是  负的LCD_AVDD差不多

R106.R104就是用来作分压的呀，

D10怎么是正向接上去的啊

你是怎么到4级的哟

这个电源输出电流应该不是很大吧?

电压是负的撒.

那个VGH 是18V 能具体讲解下么

倍压电路

电荷泵，利用电容电压不能突变的特性得到的！

电荷泵，利用电容电压不能突变的特性得到的！

电路看懂了，不过真心觉得能想到这么搭线路的人牛b啊。
