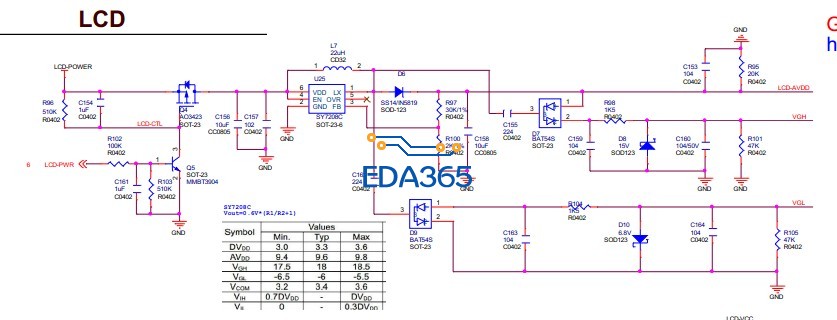

关于下图，VGL的负压要怎么调整呢？

VGL 负压怎么升高与降低呢

这幅图才是要问题的，不好意思！

输出被D10嵌定在6.8V

你用的DC-DC是SY7208 由公式可算得LCD_AVDD=(R97/R100)*0.6 得到9V
VGH=9V+9V=18V 由D6稳压管后得到15V.
VGL=-9V由D10稳压管后得到-6.8V

4楼是对的

嗯,学习下！

LCD_AVDD = (R97/R100 + 1) * 0.6 V

学习
