奇怪的红细胞采样模拟放大电路分析

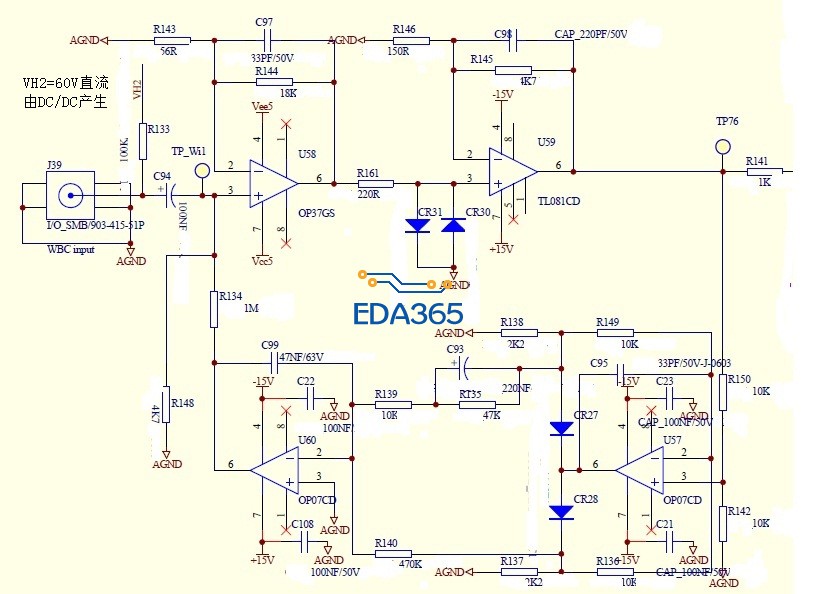

谁能帮忙从虚短和虚断角度来分析下U59的输出是个什么样的?、

这个不就是一个基本的同相放大电路么，只不过输入信号被二极管限幅了，输出信号=（1+Z2/Z1）×输入信号。Z2是R145和C98的并联阻抗，Z1是R146的阻抗，使用电容并联到R145上可以降低高频信号的增益，至于为什么这样做和你的实际应用和需要有关。U58的原理一样，下面那一大堆电路是反馈。

图纸下方的电路都属于反馈，用来控制电路上方的整个放大倍数，至于怎么去实现的反馈，我没看懂，但我觉得应该是一个负反馈，用来控制合适的放大增益。应该是一个AGC，用来调整整个系统的放大倍数。当输入信号很小的时候，控制其放大倍数变大，当输入信号很大的时候，控制其放大倍数变小。
根据楼下同学的说法，更正了错误。感谢楼下的那位兄弟。

这位仁兄，放大倍数是正的吧，同相输入的。

仁兄：
有两个问题
1：U58芯片旁边的C94这个电容是什么作用了?VH2是DC/DC升压到60V的网络名。
2：U58上面有电容C97，这个好像是一个积分电路吧?
3：U59的二极管CR31,CR30是什么作用，不是简单的防倒吧?
谢谢各位兄弟的帮助~~

又看了一下这个电路，上面的两个运放的放大倍数很大，是比较器了。这个电路看上去只是采集信号的正负变化，所以加了C94来隔离直流分量，U58应该是输出+-5V的方波，当信号为负电压时输出-5V，正电压是输出+5V；经过CR31、CR30后，变为+-0.6V方波（假设导通电压是0.6V），再经过U59比较器输出是+-15V左右的方波信号。
至于C97的作用，我个人觉得是为了滤除信号中的高频部分，防止输出频繁变化。
具体各个点的输出等看看仿真结果。

现在最难理解的就是U57,U60,CR27和CR28视乎N跟U57,U60构成了对数和指数积分电路；
U60的输出又连接到U58的输入，这个计算到底是个怎么样的关系?
小编：模拟信号仿真一般用什么软件啊?我对仿真不太熟悉，请赐教~~~

TO wuxianglin2000
小编你好，这个是一个成功产品的图，是没有问题的~~
你能把你仿真前面某地方输出的波形告诉下吗?
谢谢~~~

pspice仿真是ALLEGRO16.5才有吧?ALLEGRO15.5哪里有可以做仿真的工具吗?我现在用的是15.5版本的，想把这个电路仿真下，现在急啊，谢谢各位大侠指点~~~~

好像micro map还可以

小编：电路下面两个运放是一个AGC，用来调整整个系统的放大倍数
就是具体是怎么调节的，这个能帮忙分析下吗?
还有那个CR27，CR28两个二极管放在这里挺诡异的，这个到底是干嘛的?、

也可以用multisim进行仿真，NI下的软件！
