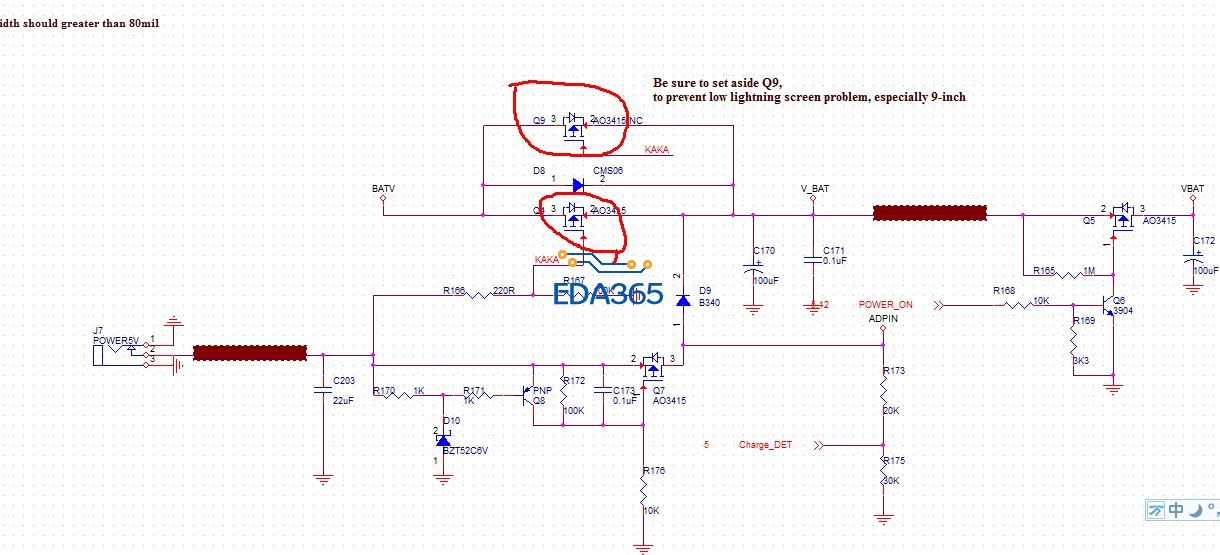

图中P-MOS控制电路正确？

红枢内的P—MOS应用正确么

为啥我感觉应该换成NMOS才正确呢，
一、当输入外部电源POWER5V时：
1、一路经过Q7，D9，输出V_BAT为5V，等待POWER_ON信号有效开机，为系统供电VBAT；
2、另一路控制使KAKA信号为高电平，Q9为NC，Q4如果为PMOS，截止，V_BAT无法供给BATV，以达到给电池充电的目的；
二、当无外部电源输入时，电池供电BATV通过D8输出V_BAT，同样等待POWER_ON信号有效开机，为系统供电VBAT；
个人见解，不正确请指正。

电池充电电路有别的电路，以上电路只是做电池和外部电源的切换。

汗...下次说清楚嘛，比如说你的VBAT，V_BAT,BATV，ADPIN，不然分析的时候只能猜一部分了。

红色圈内的P-MOS 这样设计能通么?谢谢高手

要用N管

是不是当外部电源电压低到一定的限值，启动电压，如果是这样的话，有可能是利用MOS管的体二极管。

外部电源电压低到一定程度，启动电池。

是的，的

应该是能通的

这个冒失不能够做到切换的功能吧

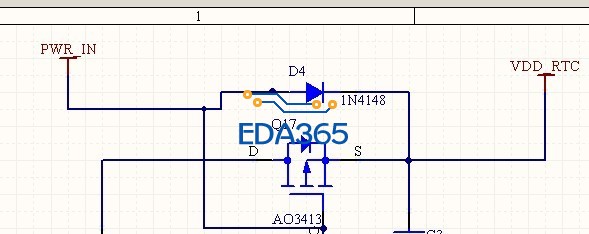

N管切换不了的，上面的P-管一般切换的图不是这么搞的，一般如这样的

电源切换
