双向可控硅控制器电路！

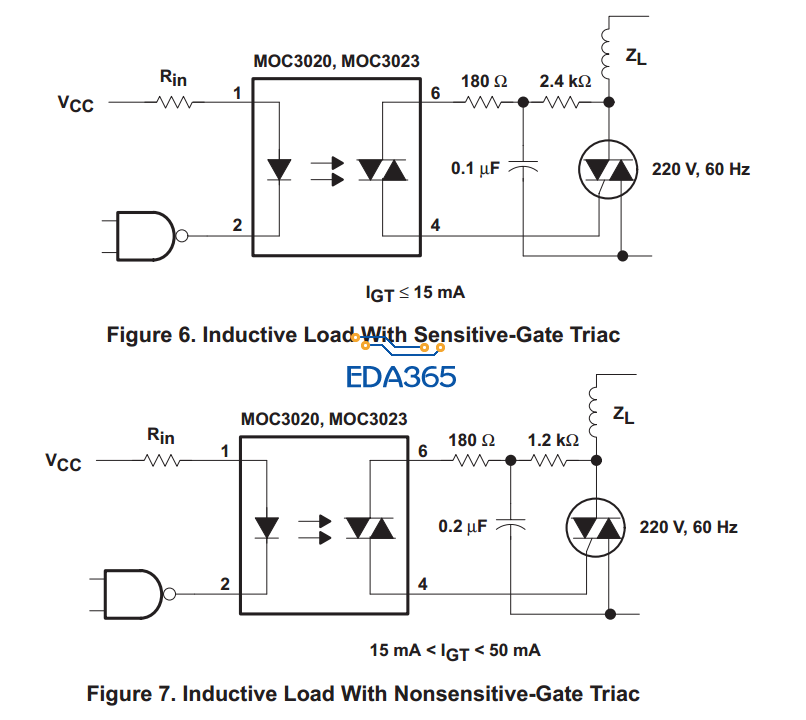

先看 TI 的 DATASHEET 來看，双向可控硅控制器 GATE 的電流小於 50mA。

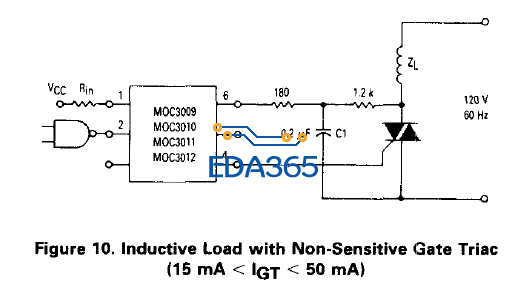

另外MOTOROLA 的 DATASHEET 也是双向可控硅控制器 GATE 的電流小於 50mA。

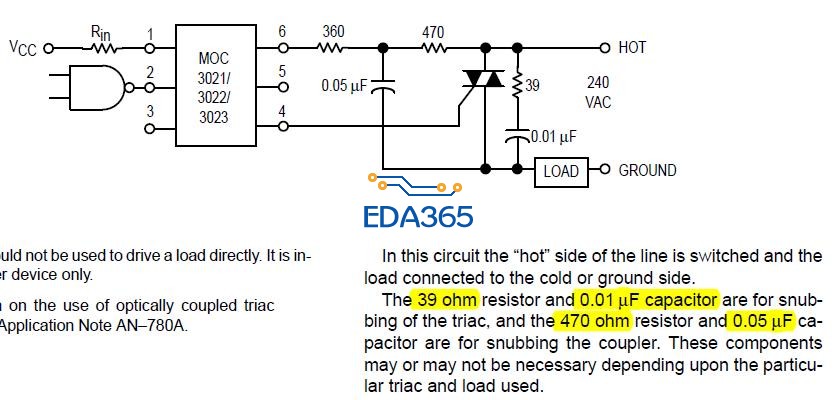

所以推斷你的圖也應該双向可控硅控制器GATE 的電流小於 50mA。
粗略的估計，電阻功率=(0.05A*0.05A)*360R=0.9W，所以保險一點選擇1W的電阻。

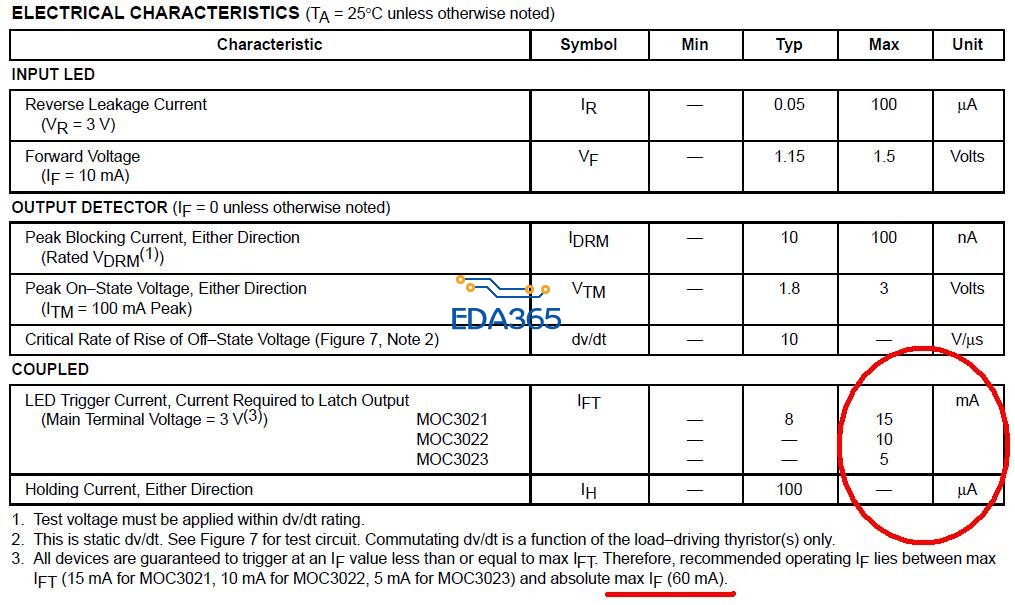

非常感谢小编精彩细致的解答，看来360欧姆电阻的确应该选择1W，贴片的话就选2512（6432）的型号了。下面是MOC3021的datasheet，参数如下：绝对最大电流是60mA。

樓主圈出來的是 INPUT 端 LED 的電流 ，不是 OUTPUT 端 DIAC 的電流。

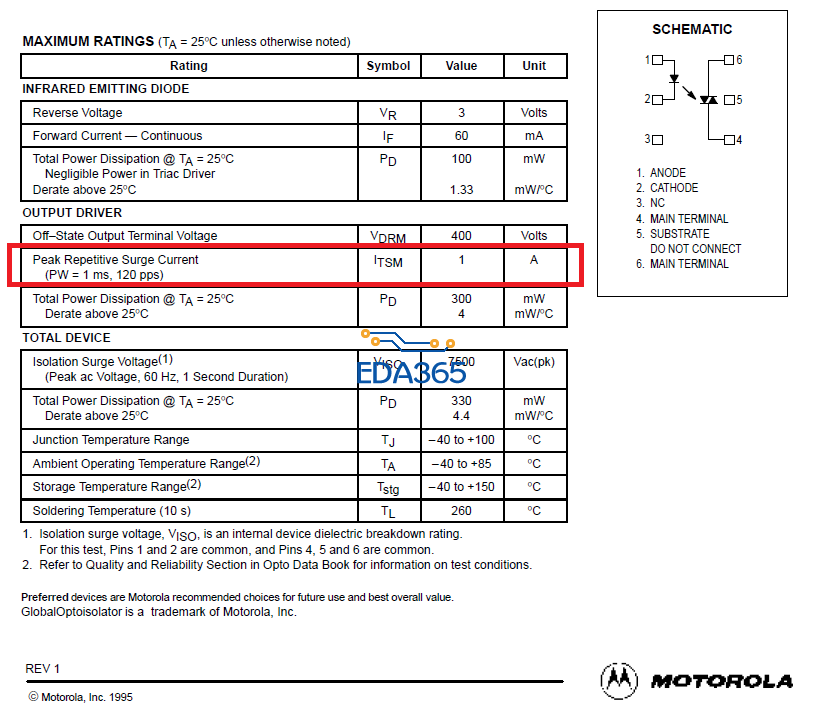

在 MOTOLORA 的DATASHEET上說明，OUTPUT 流過瞬間最大電流 1A (圖1)。

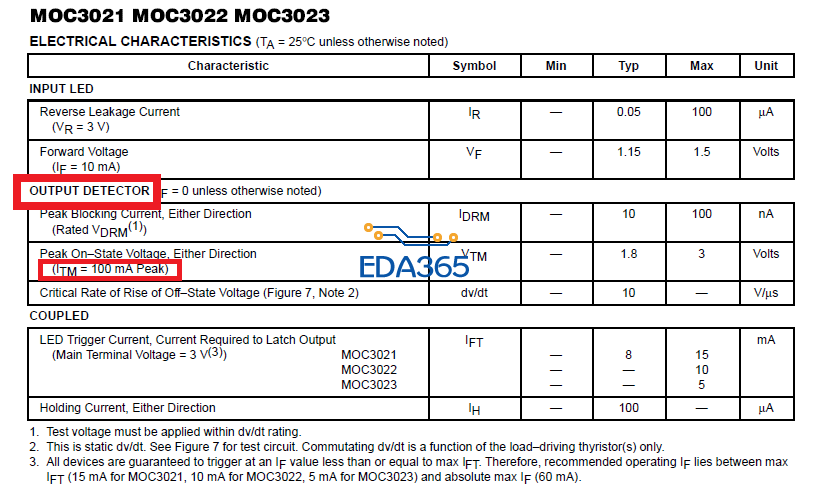

另外測試中條件 VTM =1.8V 中，ITM 電流等於 100mA (PEAK) ，表示這是經常有機會發生的值。(圖2)

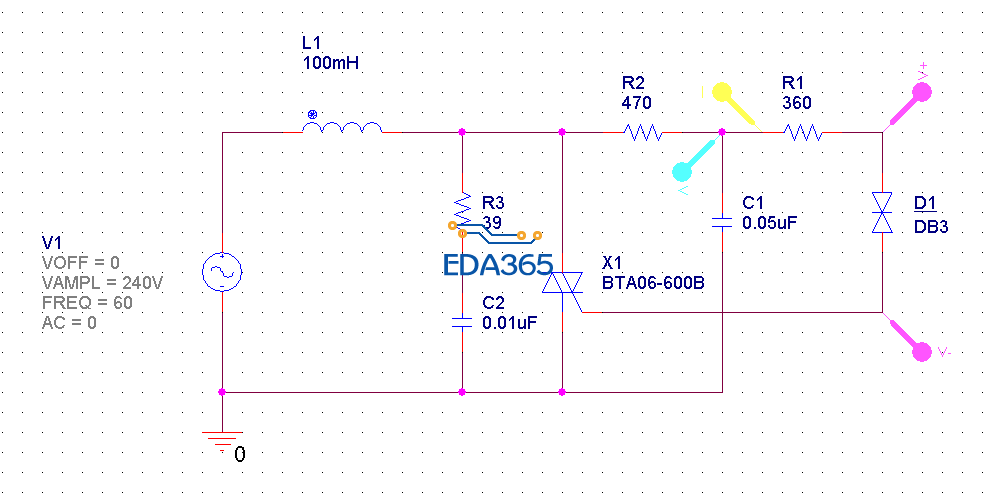

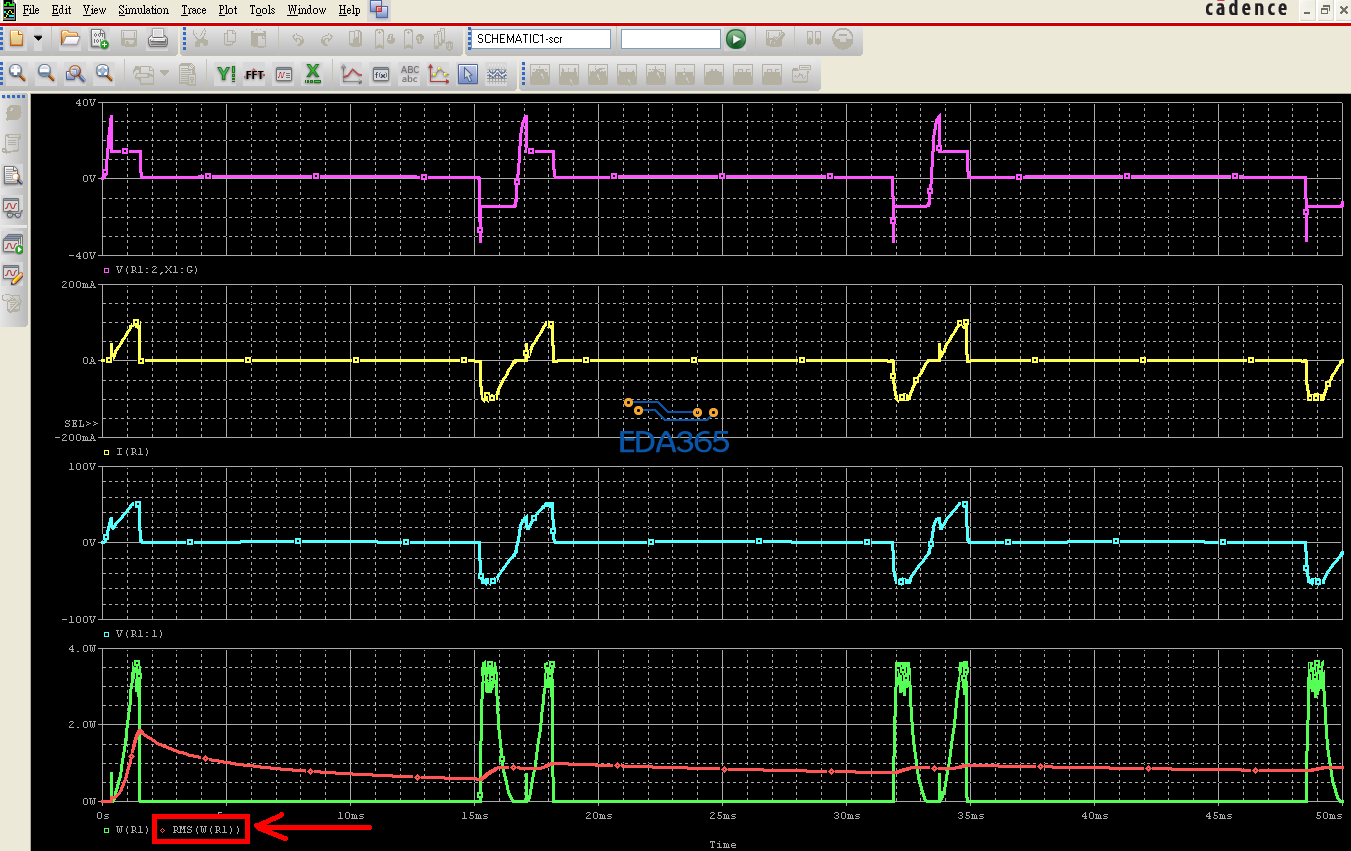

另外不管現在狀況 MOC3021，用其他類似的 DIAC 來訪真，看來結果 P(RMS)也是約略1W。
建議要選到1W以上(要有餘量，電阻才不容易發燙。或是180R_1W 二個串接)。

阅读权限: 9

阅读权限: 9

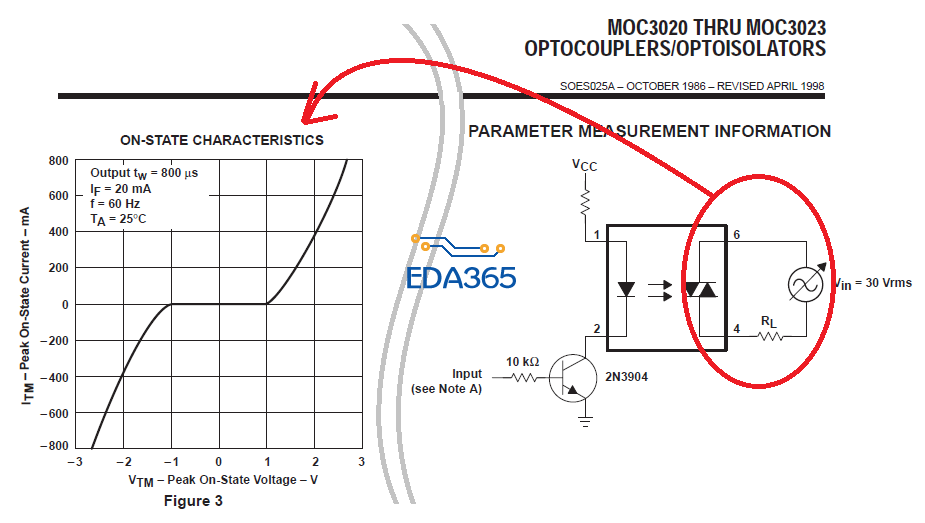

TI 的測試條件說得較清楚

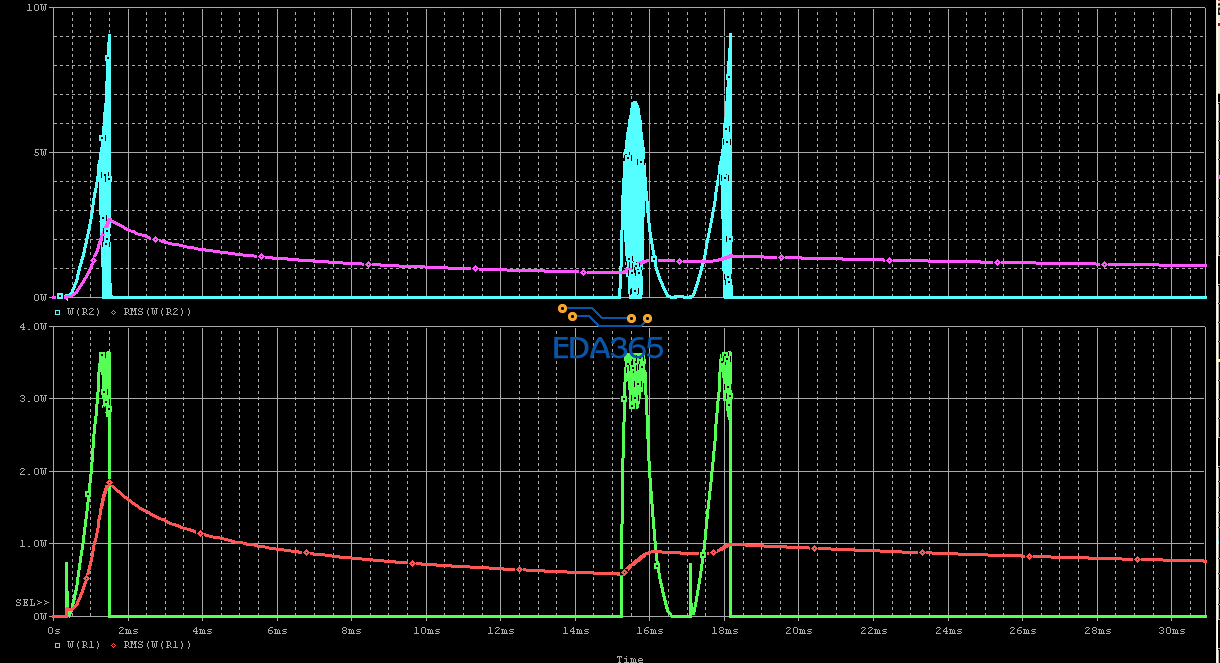

另外那個 470R 的電阻(仿真上的R2)功率更大喔！

阅读权限: 9

嗯,楼上各位很给力！

仿真用的orcad么?求教程！

請搜索一下就有了
http://www.eda365.com/thread-78200-1-1.html
http://www.eda365.com/thread-25994-1-1.html.
.
.
.
.
.

功率降额最好按照GJBZ 35-93来做，70°工作Ta以下，金属膜电阻，最少降额70%，二级，一级分别60%，50%。

学习了
