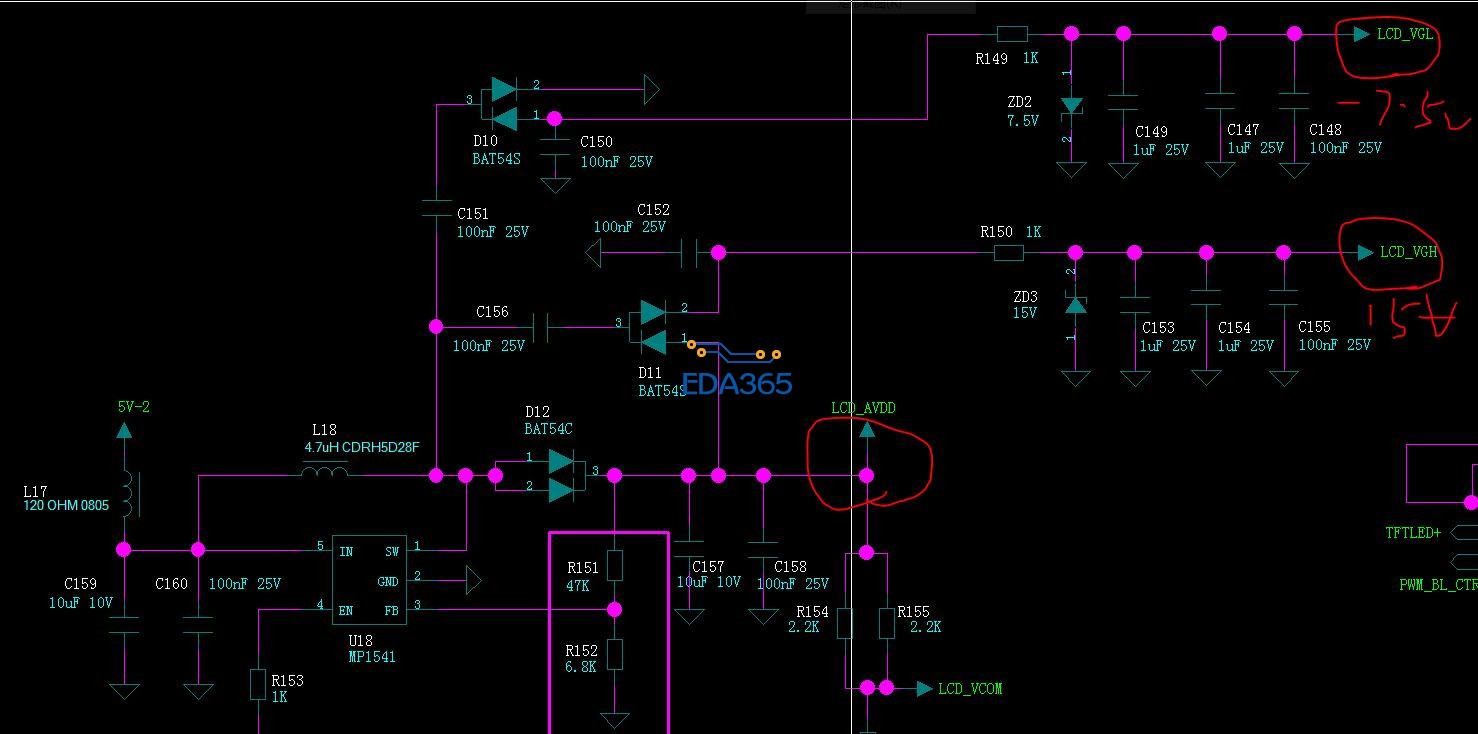

请教一个关于倍压整流的电路原理分析~！有图

小编：关于BOOST电路 电荷泵电路 还有TFT屏幕驱动这一块 帮忙做个骨灰级别的说明和介绍吧。不然总是有这样的问题，而且大家都是不清晰的概念。只有出一个类似于终极的版本，那么大家都能够清晰了，即使开个专门的课也行。

MP1541是一个产生1.3MHZ频率的升压电路IC

順著這個帖子看下去
http://www.eda365.com/thread-79517-1-2.html

谢谢小编！我看完了，但是还有疑问！

希望高手能够提供详细的正解！万分感谢！

疑问：为什么取消了D12和R151还有 15V和-7.5V呢?

疑问：为什么取消了D12和R151还有 15V和-7.5V呢?

疑问：为什么取消了D12和R151还有 15V和-7.5V呢?
    你确定，还有?

你那电路，是LCD驱动电压，对吧！7寸屏?
L18的右端有交变升压，

回复八楼！真的有呢?还会很高！

回复10楼：
  的确是的，7寸LED，L18是 1.3MHZ的交变频率！

负压应该会有，15V应该就没有吧，SW

20V ,-10V 通过稳压管稳压成15V 和-7.5V。此种电路我只在LCD上见过，带载能力很若弱，建议小编看看charge pump电路，就会明白了。
