IIC信号电平转换

今天调试时，IIC的信号就不能转换通过来，确定是的这个TXB0102（德州仪器）问题，查看了这DATASHEET,觉得还不得其解。求哪位有这方面的兄弟，出来讨论讨论下，谢谢！
http://www.ti.com.cn/product/cn/txb0102（TXB0102数据手册）多谢。

OE 要等於 VCCA，此元件材才可以正常動作。Pull OE low to place all outputs in 3-state mode。

首先感谢你的关注，我也试过把"OE"脚拉到VCCA，但也不行。

試試看在 A1 和 A2 管腳加上拉電阻到 1.8V，B1 和 B2 管腳加上拉電阻到 3.3V。

也试过了，不过两边的电阻不尽相同,A1,A2这边加的是4K7，B1，B2那边是10K。

那........會不會假貨。還是元件已經壞了。

谢谢你。嗯 ，谢谢你的提醒，现在也有点怀疑是不是这方面的问题，元件是不是采购那边卖错型号了，还是这批货根本就次品，因为也换过3颗这样的元件了都没反应。明天找一下供应商看看，能否获得到一些技术支持啦。

lib画错了， IC的3，4，5，6脚是A，1，2，7，8脚是B，你的正好是左右。

谢谢你的提醒，不过我原理图上的引脚不是这样的可以排除这原因，这是我用XP系统自带画板大致画出来的，本来想转上来的，但公司电脑上有加密软件的，上转后的文件会打不开。

根据DATASHEET里的引脚定义，好像每个引脚是NMOS型接口，所以有2个电源引脚都要接上拉电阻吧

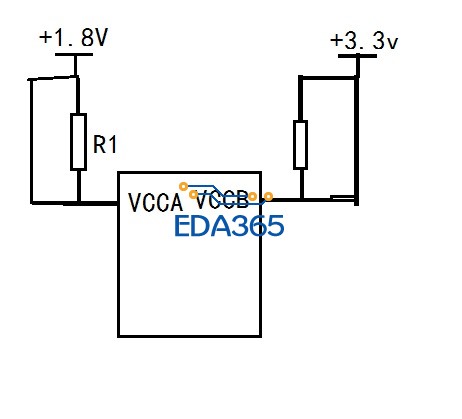

多谢你关注，你意思是不是这样呢?
txb0102 datasheet

这个转换IC不是专用I2C的呀，按11的方法试着接个上拉看看
上接又短路干嘛呢，把短路的线去了，接上接电阻就行
要找专用I2C转换的IC可以到NXP网上去看看，他们有专用的

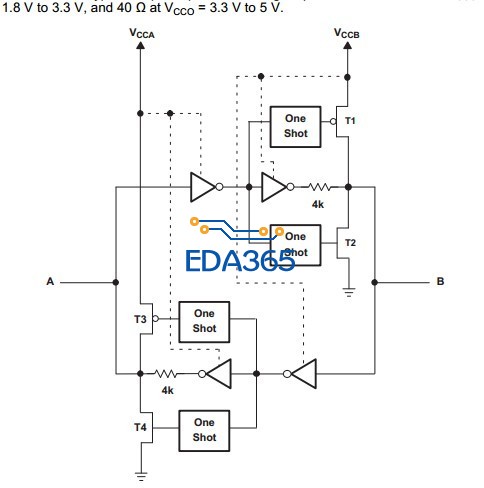

IC内部图

換個型號芯片 PCA9306， I2C 專用， TI 、NXP、ON-SEMI、.....都有。
使用要注意 HIGH VOLTAGE SIDE 那邊電源接線方法。

在 A Guide to Voltage Translation With TXB-Type Translators  http://www.ti.com.cn/cn/lit/an/scea043/scea043.pdf 裡面一段話，
The TXB push-pull buffered type architecture does not require a DIR control signal to establish the
direction of data flow. This architecture is designed to exclusively be connected and interfaced with a
push-pull CMOS driver and is capable of driving a capacitive or high impedance loads in applications such as Secure Digital (SD) or Serial Peripheral Interface (SPI). The TXB010x devices are not intended for use in open-drain applications. For applications such as I2C where there is a need to connect and interface with an open-drain driver, TI offers TXS-type (i.e., "S" for Switch-type) translators. Please refer to TI application report, A Guide to Voltage Translation With TXS-Type Translators, literature number SCEA044 for more information on the TXS-type voltage translators.
所以看來你應該要選用 TXS0102 才對。

好的，试试。TKS
