电路分析~求确认

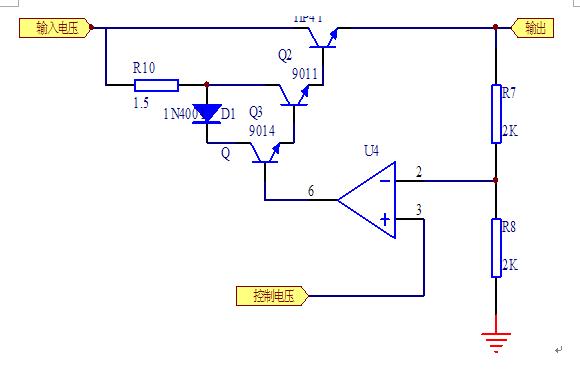

   如图~  给他输入的控制电压为0~5V，放大器放大2倍，输出电压0~10V，2级三极管是起电流放大作用，这边的输入电压是为了让三极管起放大作用么，提供环境么? 是不是输出电压只受控制电压影响?还有就是这边的电阻R10是什么作用? 不知道我以上的理解对不对?

基本上就如你分析的一样！R10 给三极管提供偏执电流！

那这边的 电流放大关系是 IE = IB* β1*β2 。 这是复合管的，在经过达林顿管放大。 那我输入电压那端的电流大小有什么影响啊，因为我这边的输入电压是12V/1A 的那种的电源适配器电源，可以用么，是不是只要选择合适的三极管匹配一下。主要是选择什么样的输入电压好呢?这个问题。

首先 耐压值是需要保证的
再者考虑到输出电流 和功耗，这是调整管的最关键的3个参数！

输出电压=控制电压/(R8/(R7+R8))和三极管参数无关。（理想状态）
输出电流由负载决定。和三极管参数无关。（理想状态）
4001防止运放正向饱和,三极管基极集电极电流反向。
输入电压必须>最大控制电压/(R8/(R7+R8))。

谢谢你的解释，对于你的第二点，输出电流由负载决定，和三极管参数无关。我还不太懂，我看的资料这里电压放大2倍没什么异议了，这边三极管和达灵顿管是进行电流放大的。你说的这点和我的冲突了哇?我现在做的是数控直流电源，老师说我的负载能力不够，我的理解是对电流放大，对于负载神马的，我理解的实在有点乱。

达灵顿管看成一个NPN。整个电路是一个压控恒压源。
“放大”是模电里最让人困惑的词了。其实没有放大这回事，模电都是电压，电流，功率，频率等的转化和控制。“放大”只是试图让人去理解三极管或者其他器件的工作原理的一种说法。
整个电路，电源，负载实际是一个整体。人为把哪一部分划出来。用其特性实现功能。
你再去翻翻模电书吧，做做题，功夫到了自然就明白了。

看了下，觉得小编的这个电路有问题：
1、从信号放大角度看，中间的达灵顿管起不了电流或电压的放大作用，它只是通过运放和控制电压一起来达到控制输出的目的（即只能控制输出能量的多少，最大输出能量只等于输入能量）；
2、R10是为三极管正常工作提供能量通道；
不知道小编这块电路是用在什么地方的?只有知道其功能后才能对电路有更深的理解！

其实这个图是我找来的，我只是想验证下我思路的可行性，我现在做的是 数控稳压直流电源设计，通过单片机控制，D/A输出一个0~5V 的可变的电压模拟量，空载时电流为20MA。以此作为基准电压（控制电压）接入图中的电路中。求解的是 ：图中的这个电路是否满足我的要求，整个设计能做一个电源使用么?我看别人的设计是达到0~10V 最大电流1~2A什么的，貌似我缺的就是负载电流了。D/A后面接什么电路才能使之达到一个完整可用的电源?

建议LZ仔细看一下LDO的原理，这个应该就是LDO的内部图

对放大方面不是很懂！
