内层VIA 不走线不显示焊盘?

时间:10-02 整理:3721RD 点击:

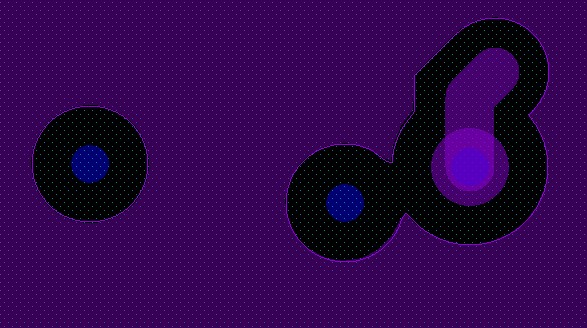

哪位大侠帮看看,如附图


怎样实现内层不走线,VIA 无焊盘

不知道你用的什么软件。可以去掉孔的内层焊盘,但是铺铜要与钻孔保持至少5mil的间距

看你用的什么软件了。
pads内层设置为split/mixed就行。

我用的是ALLERGO

是负面内层吧

最近也碰到了,尝试一下步骤:setup--cross section里,对应层设置为plane,并设置为负片,apply一下;然后再去掉负片勾(取消设置负片),然后再apply和ok一下,就能看到via正常显示了。

在PCB版块应该更合适。

是不是吧焊盘颜色设置成黑色了?
