请教大家一个问题，三极管放大电路中电阻作用。

第一次见过这样的电路， 滤波无从说起，吸收峰值电流也谈不上，要是换成一个电容还有可能， 用电阻基本上没用

我今天试了下，将电路中的这个100K的电阻去掉，照样能实现功能。然后我问了老员工，他们说是这两个作用，不想继续问啊，怕他们回一句“这是经验”。关键是我们这个PCB已经是量产了的，我很奇怪这里怎么接了这么一个电阻而没有人去问为什么，还是求高手解释。

放电用的

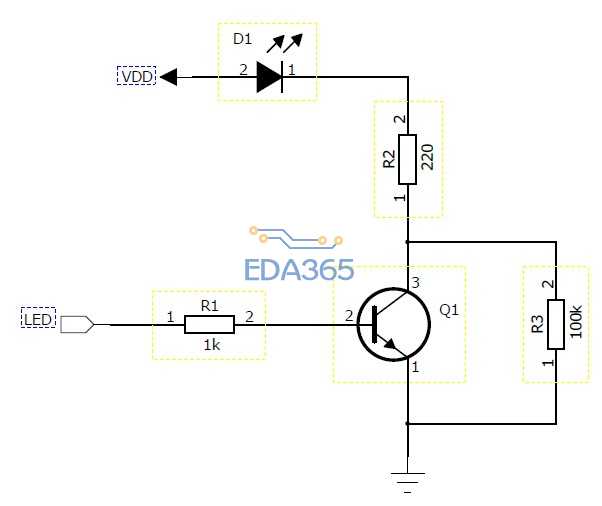

我认为小编电路图中的R3 100K的电阻是多余的。

有时候关掉LED时会暗下，100K减少这个时间。

当三极管停止工作的时候，认为LED灯仍然是处于工作状态，这部分功耗是存在的！

同七楼，我觉得这个加了根本没有用处，还浪费了功耗，虽然不是很大。

补充一点，驱动信号LED是矩形波，并不是简单的直流信号。

发射波形

二楼说的有道理！

关掉LED时会暗下?不是很明白你的意思。

感觉有这个电阻没有多大意义，公司的大部分LED驱动电路是没有这个电阻的。

我個人想法是保持住一個基本電壓讓LED 在導通時速度可以更快. 這種設計通常用在需要高速閃爍切換的操作.
如 Laser Plotter , Laser Printer 裡面的雷射光源都是用二極體雷射 , 為了跳過轉態的時間 , 就直接讓他處在基本導通狀態 , 帶需要工作時, 能量可立刻拉高不會有所延遲.

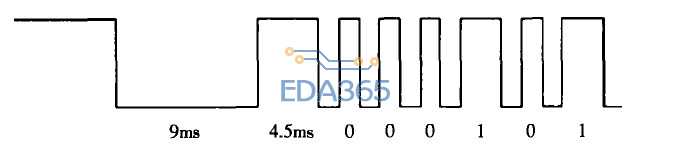

看了小编的补充发现这是个红外的发射电路，由MCU那边模拟红外信号，因为红外编码时0和1时间为1ms上下（记不太清），为了实现精确时间控制，使红外管处于预导通状态，加快反应时间，但是其实红外控制情况下个人觉得加不加影响不大，因为红外解码时对0和1都是有一定的允许误差的。
