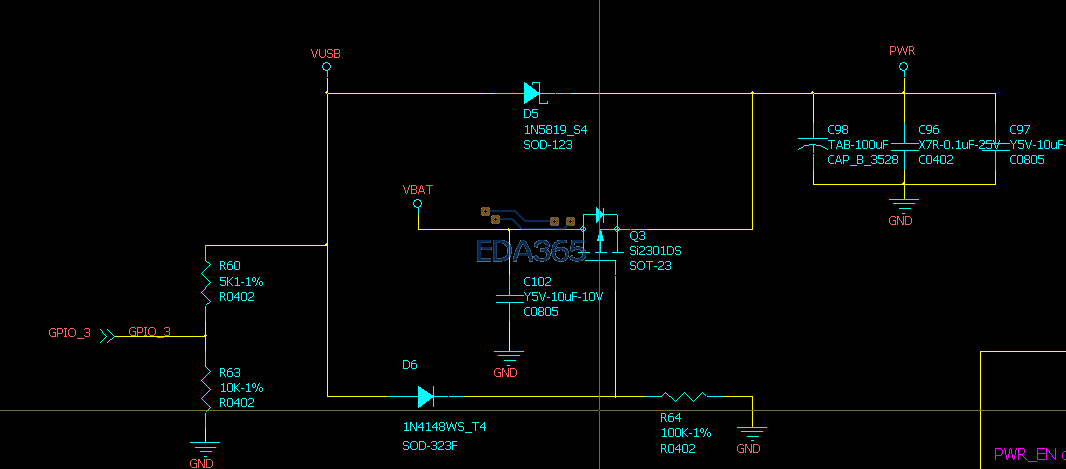

请帮忙分析一下
小编电路理解错了，当VUSB不插入的时候，MOS管栅极通过电阻接地，所Vgs为负，MOS导通，电池给系统正常供电！电路没有问题
假如正如2楼所说，我倒觉得MOS管的DSpin接反了?不是知否正确?
额，没有VUSB供电的时候，栅极电压为0，VBAT通过mos管的寄生二极管，电流流向源极，从而使VGS<0，使mos导通；之前不是清楚MOS的电流流向是双向的。呵呵，只是想问一下，在MOS截止的状态下，通过寄生二极管流过的电流应该很小的把?！电压也很小把?
不同管子是不一样的,你可以看成一个普通二极管,
LZ 图片上的电路完全正确，管子极性也没有画反，这是典型的双电源切换电路。
首先，当VUSB =0时候，VG =0 VS =VBAT 场效应管导通， 这个时候PWR =VBAT
当 VUSB =5V 时候 Vg=5V VS=5-V （D1） 场效应管截止 PWR =VUSB-肖特基二极管压降
Mos画反了，不解释啊，少年，这个电路叫负载优先，呵呵
这个电路,很多产品都有,就是Vusb给电池充电.
不插Vusb电,电池供电
二楼正解，此MOS管为P沟道，栅极G低电平时MOS管才导通。USB供电时，USB电源通过5819直接供电。此时MOS管截止，而且这个MOS管自带反向保护二极管，即使出现其他异常情况，电源也不会倒灌进电池内。
当USB不提供电源时，栅极G为低电平，MOS导通，电池正常供电，5819也能防止电池电源通过USB接口流走。
正解?我笑了
说实话，你只知道笑，什么都不懂
什么叫负载优先，能解释下嘛?
首先考虑到寄生二极管的话，Vs=Vd-Vf，Vgs＜0，这个管子是必然会导通的。
其次是方向问题，我觉得应该没有画反，是故意这样的。通过寄生二极管的反向截止，保证在有VBUS充电时，PWR不会倒灌进VBAT。如果按平时正常的用法，SD对换位置，就会有倒灌的问题。
我确实什么都不懂，只知道笑
负载优先?这个电路明明是电源切换电路，我不知道你从哪个地方想个这个词语来这显摆.
MOS管D流向S?MOS是双向导通的，麻烦你先看下MOS管的datasheet.
MOS管导通与栅极G没有关系?你当它是二极管啊。没有栅极电平的高低，怎么来决定MOS是否导通?
少年?你嘴上有几根毛?
