讨论：肖特基二极管IN5819与SS14的区别

自己顶一下，

二個都是 SCHOTTKY DIODE , 40V@1A.
1N5189 是 DIP 元件, SS14 是 Surface Mountable Package 的元件(他的封裝叫 SMA). 二者的 VF 還是有不相同的地方, SS14 的 VF 較低, 所以效率會比較高.

谢谢

可以互换吗?

回复 shenzhou8hao1 的帖子
就電器規格來看, 二者差異不大,電器規格可以會為替代品.
差異大的就是包裝(封裝), 二者的封裝不同, 如果 PCB layout 有設計類似重疊擺放, 那就可以會為替代品.

这个替代可能性在设计PCB的时候就得考虑进去，出板后替代会比较麻烦，做个Demo是可以替代的

鞥，分析的详细些啊

要了解的更详细就是要找到两个spice模型啦

我们这IN5819的二极管丝印就是SS14

可以代替了，就是封装不通了，基本没什么差别了

Marking
Part NO. 1N5817 1N5818 1N5819
Marking  SS12      SS13     SS14
这个就是对应关系。marking为丝印

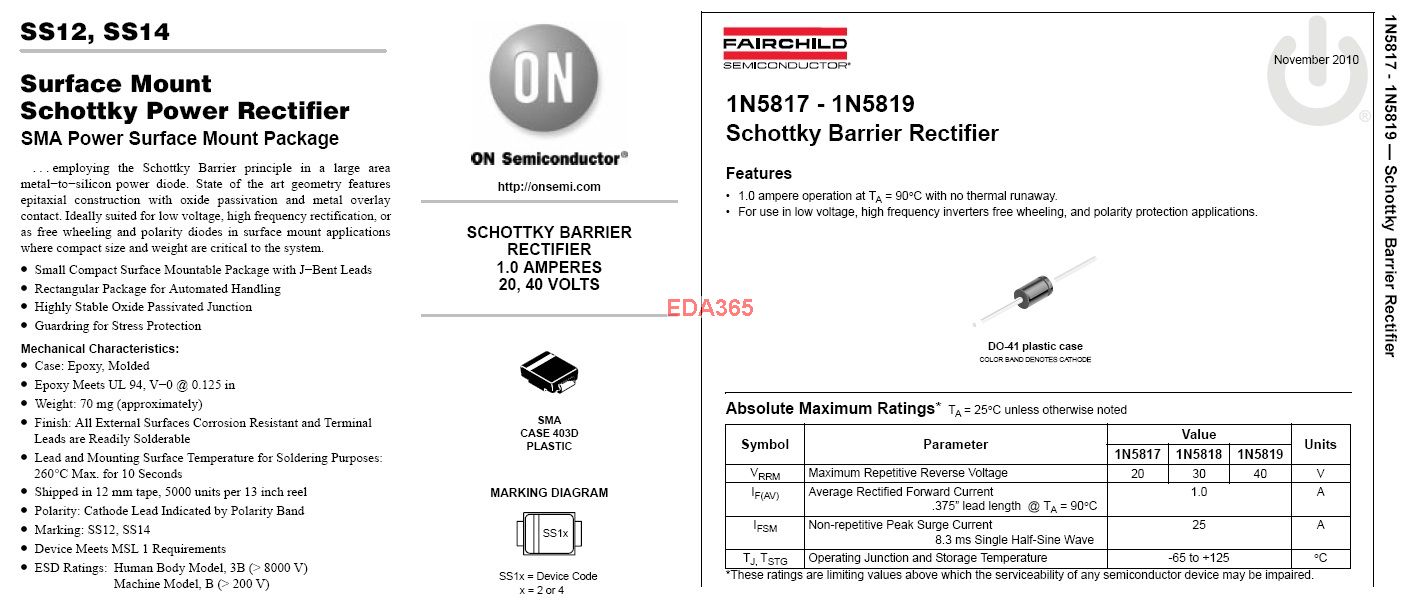

IN5819与SS14是不同封裝的產品。參考下方 datasheet 的比較圖。

谢谢  楼上的

谢谢！
