上拉下拉的问题

通常 EVB 裡面的標示"0"是下拉 (to GND) . 看你的原理圖 "0" 應該是可以接GND.
( 因為S2 右邊共接許多零件, 雖然沒看見GND符號, 可是由C24來看推測應是GND)

A1=A2 DC  是什么意思
A1=A2 TW2815 是什么意思

看了小编新更新的图之后，不得不更新一下
0表示GND
1表示VCC

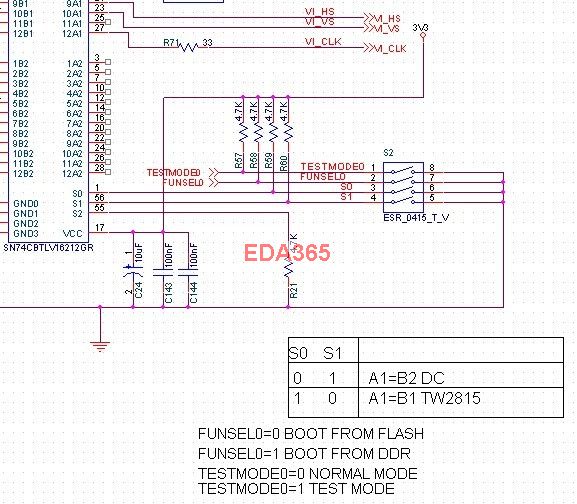

S2应该是一个拨码开关
S1=0 S2=1时，A1=A2 DC，将DC信号传输过去
S1=1 S2=0时，TW2815, 将信号传输至TW2815，TW2815是解码芯片，由TW2815解码输出
下面的备注，是模式注释而已
下拉根本没必要。

如果我要做下拉，那我R57  R58要不要接上?  R57 R58是接3.3V的

下拉，不知道你要将哪里结成下拉，FUNSEL0和TESTMODE0接下拉吗?
这两根线，接下拉的话，没多大的意义的，因为你开关合上时，直接就是接到地了的
当然，在上拉和下拉的情况下，有了上拉，肯定就不用下拉，用下拉的话，肯定就不接上拉了的

也就是 要么只可以上拉，要么只可以下拉接地，  不可以一边做上拉，另一边做下拉，对吗

是的

那我这张图，是不是可以上下拉都可以?还是也要分开的?

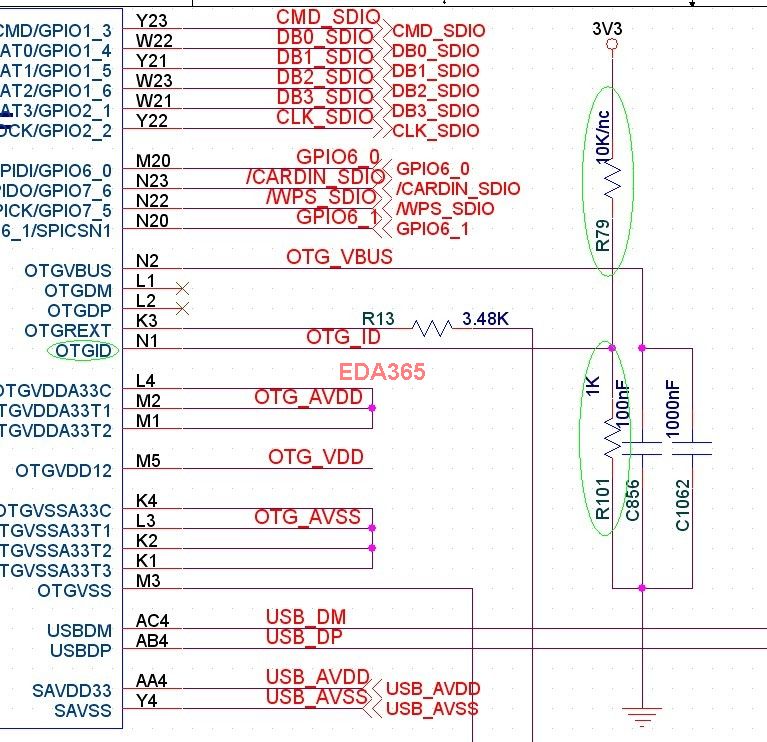

OTG，首先你要明白OTG_ID是干嘛用的
用来识别主机和从机的
上面那个电阻，已经写了1K/NC
或者连或者不连的
这两个电阻，是用来选择用的
真正量产的时候，肯定是只接一个的

那我上拉，然后把下拉那个电阻不要，可否?

回复 weixuanren 的帖子
请先去明白OTG_ID是干嘛用的

看你想干嘛，才能确认怎么接，不是简单的上拉下拉

我觉得楼上比较像个专业人事,其实你先了解一下SPEC.一般里面都有介绍的.....
另外我觉得你应该了解一下上拉及下拉电阻使用的真正含义:上拉电阻实际上是集电极输出的负载电阻。不管是在开关应用和模拟放大，此电阻的选则都不是拍脑袋的。工作在线性范围就不多说了，在这里是讨论的是晶体管是开关应用，所以只谈开关方式。找个TTL器件的资料单独看末级就可以了，内部都有负载电阻根据不同驱动能力和速度要求这个电阻值不同，低功耗的电阻值大，速度快的电阻值小。但芯片制造商很难满足应用的需要不可能同种功能芯片做许多种，因此干脆不做这个负载电阻，改由使用者自己自由选择外接，所以就出现OC、OD输出的芯片。由于数字应用时晶体管工作在饱和和截止区，对负载电阻要求不高，电阻值小到只要不小到损坏末级晶体管就可以，大到输出上升时间满足设计要求就可，随便选一个都可以正常工作。但是一个电路设计是否优秀这些细节也是要考虑的。集电极输出的开关电路不管是开还是关对地始终是通的，晶体管导通时电流从负载电阻经导通的晶体管到地，截止时电流从负载电阻经负载的输入电阻到地，如果负载电阻选择小点功耗就会大，这在电池供电和要求功耗小的系统设计中是要尽量避免的，如果电阻选择大又会带来信号上升沿的延时，因为负载的输入电容在上升沿是通过无源的上拉电阻充电，电阻越大上升时间越长，下降沿是通过有源晶体管放电，时间取决于器件本身。因此设计者在选择上拉电阻值时，要根据系统实际情况在功耗和速度上兼顾。
另外顺便说一下它的应用,我总结了一下觉得可以分为以下七点:
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的搞电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
