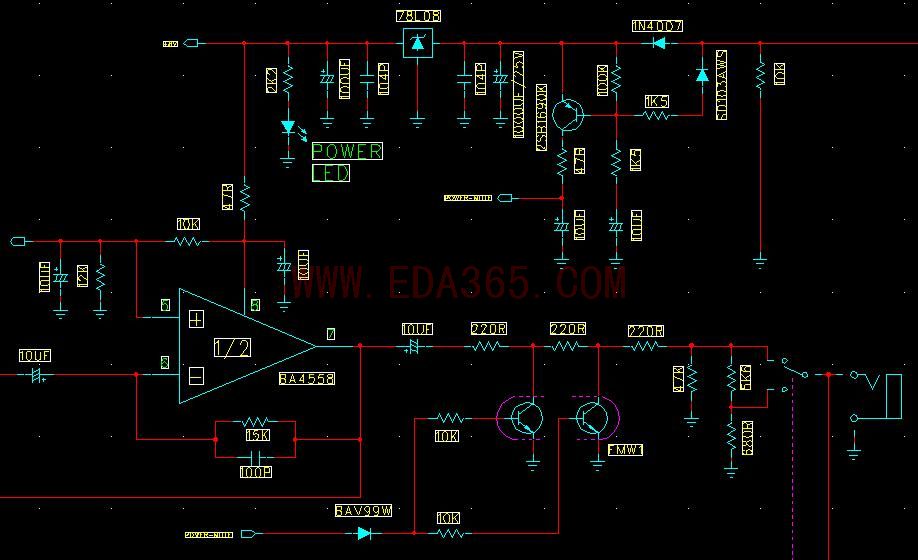

请大虾分析下这电路

晕,不清晰

这个电路不完整，是什么产品中的

这是什么产品,MUTE控制电路做得这么复杂！看上去电路的设计是想解决开机上电的杂音问题的.

是个静音电路,不过有点复杂啊

功放里面的静音电路... 消除开关机时候的电流冲击声..

我也认为是个静音电路，利用EC14充放电
消除开关机时候的电流冲击声

高手啊，学一点

我发个简单的file:///C:/1.jpg

开关机的静音电路。

电路过于复杂了，建议你去搜索 开关机静音电路
音响常用  你这个电路太啰嗦了
我觉得Q13  Q15可以不用

音频功放电路一般是用继电器控制的，这样做成本更底。
q13  q15是开机与关机高电平提供者，不能少。
