痛苦ing,求高手相助。。关于PCB板信号干扰的
时间：10-02
整理：3721RD
点击：
小弟最近做了一个板子，其中包括CAN的功能，CAN总线是用两根导线传输差分信号的，我将程序下载到单片机后，用示波器测试，有波形，当使用USB-CAN（CAN信号转到USB的设备）就是接不到，波特率什么的都没错。没办法了，我用原来的一块本子进行测试，同样的单片机，同样的总线收发器，用USB-CAN就能收到信号，我同时接通两个班子用示波器测试发现，两个板子的信号赋值一样，但是频率不同了，能正常发送的板子信号频率高。
我的疑惑是，同样的器件，同样的连接方式，同样的程序，怎么会这样呢?我怀疑是走线方式导致的干扰，但是没这方面的经验，求高手们相助。
下面是两个板子的图

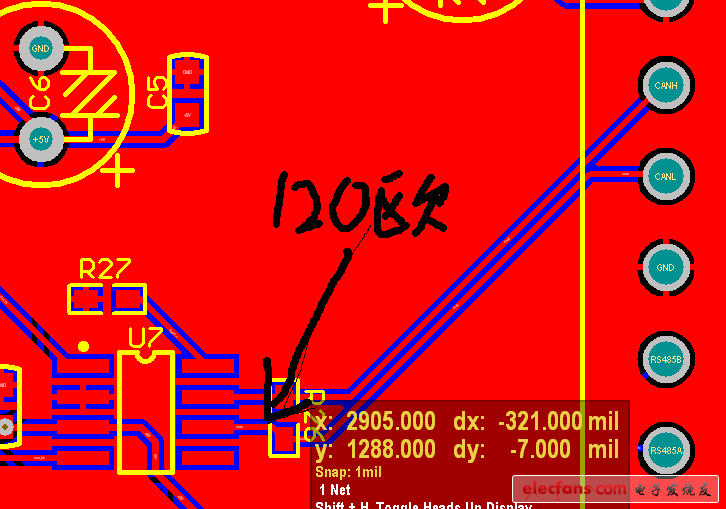

120欧的是终端电子，CAN总线通信说要加，我也不知道为什么，上图是正常的板子，下图是出问题的。
上下的U7和U5都是PCA82C251总线收发器。
正常：
我的：
就是通过CANH和CANL两个端口将信号发出去，数据是CANH和CANL的差分电压
一对差分信号线 需要等长，并行走线，尽量靠拢，周围尽量不要走其他信号和电源，尤其不要跨越差分信号线对
你把这个120直接焊在P4反面来用再试试看,补充一点：PCB设计注意需要改进的地方，打过孔的位置、覆铜的间距等
R3按你现在的布线方式，很可能已经失去了作为端接电阻的意义。建议你把电阻直接焊在U5的两个管脚上，再试试看。
把R3去掉，再把那段线给割断。试试。
出现这种结果就是CAN,CAL总线中间出现了GND，对于差分线一般布线要像第一个图这样，你第二个图布的线中已经插入了一个地线，所以，CAN,CAL总线就失去了差分的意义，，
2信号线并行走线，要过孔都开长短一致。不要跨越模拟和数字地走线，就是不要穿过模拟地走数字信号，同样模拟的也不要跨数字。
