pcb板修改问题
时间:10-02
整理:3721RD
点击:

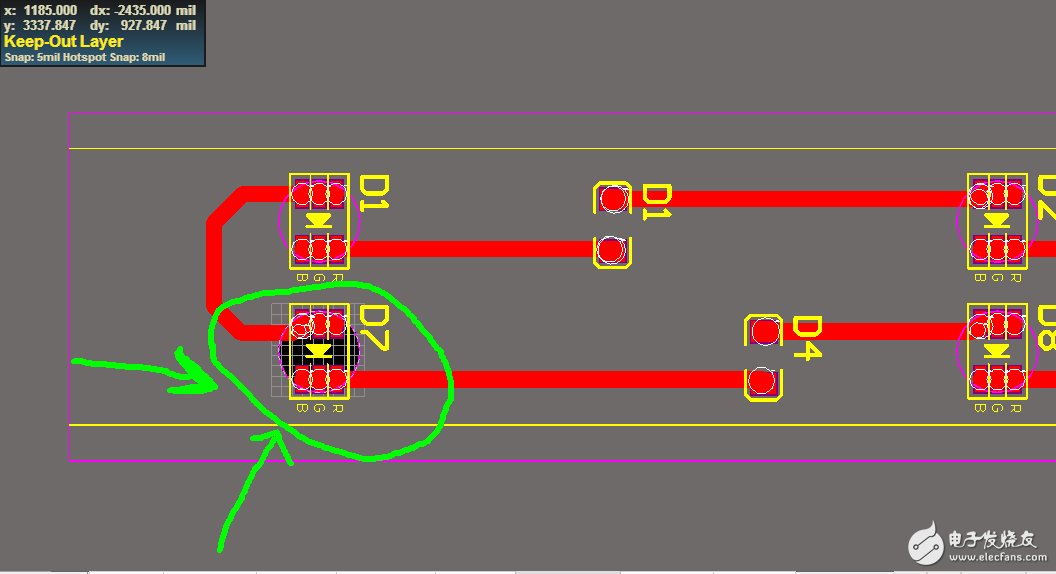

我要修改PCB板的形状,进行“选中所有器件——设计——板子形状——按照选择对象定义”后,只有下面一点点的PCB区域是怎么回事?求各位大神解释
