转载：自制高效率白菜白光

　　今天就发个我刚做好的白菜白光上来，也许大家都看得这种白菜见得多了，一般都是用开关电源做的，做维修的人应该知道这种电源做的焊台是非常危险的--静电非常大。对维修高精密的电子电脑器件，数字电路多，也可能修好了，但有可能技术多好也修不好，越修真坏。

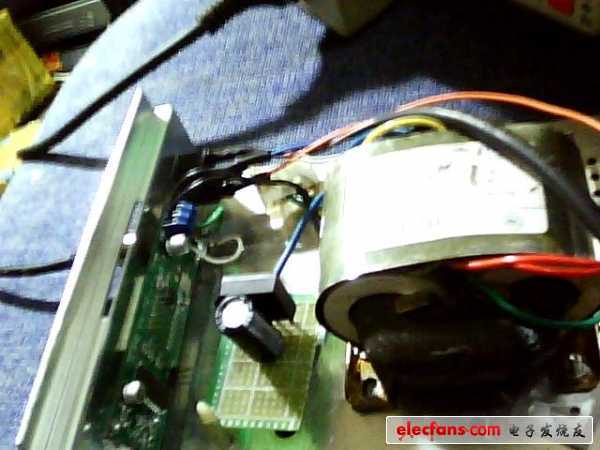

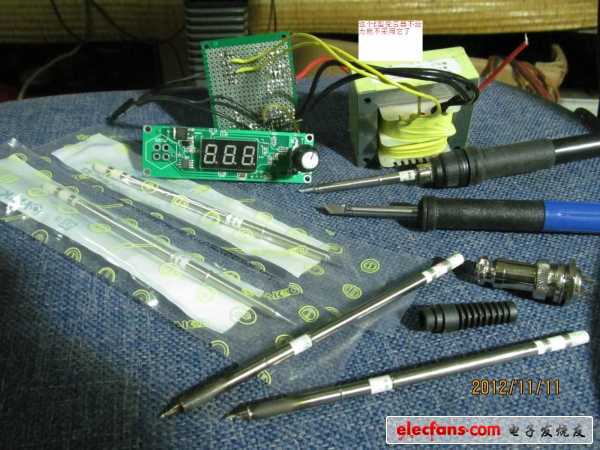

　　我这个是用变压器做的，但不是普通的变压器，是工频变压器中最好的R变压器---效率高(90%以上)、过载能力好、绝缘等级高、比原装白光的E型变压器更优，但成本会更高，我这个是拆机的花了35块，不废话了，上图

- K4 Q& Q" D6 Y

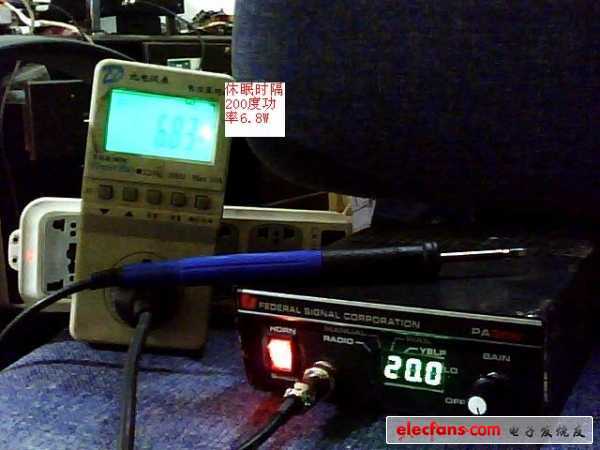

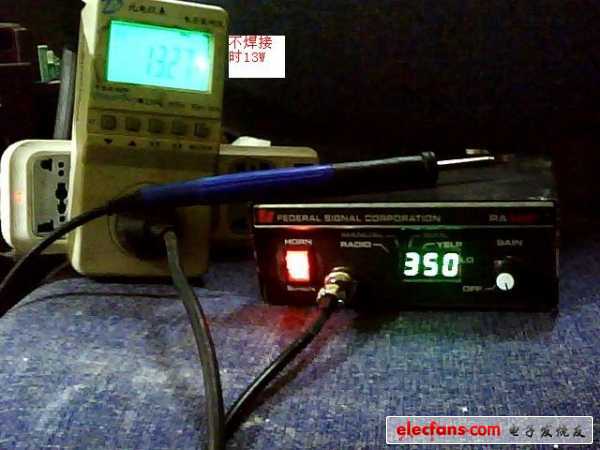

　　开机时全功率57W加热，过程是6到8秒可以焊接。因为我接的是震动型触发开关，所以手柄放下不动程序会3分钟后进入休眠，休眠状态是200度，如果拿继续焊接它会马上全功率加热到设置温度(我设置是350度)，如果超过15分钟不拿手柄焊接，程序它会进入待机状态(待机时间可设置15-45分钟)，这个功能的好处我认为是最好的了。

　　听说过有些维修公司或培训部门如果员工或学员不关焊台的话，后果很严重，要罚款或是警告之类的，有了它的休眠加待机功能，什么都是浮云，再出不怕老板或老师找麻烦了，其实更重要的一点好处是保护焊台的焊头不被烧死或烧坏的延长设备的寿命这样一个原装头很贵也能用很长时间了，节省了不少的维护费用，而且更是省了不少的费，好处多多呀。

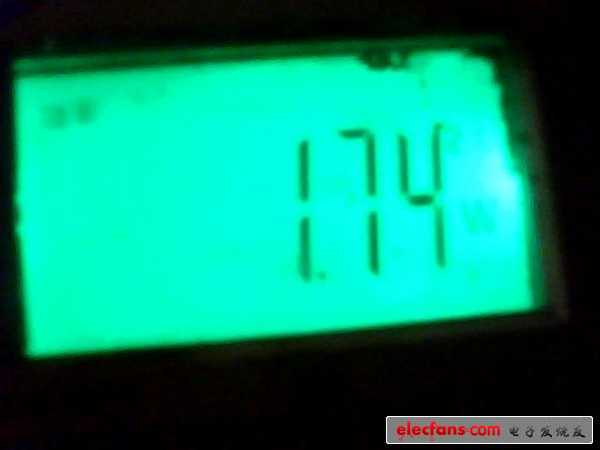

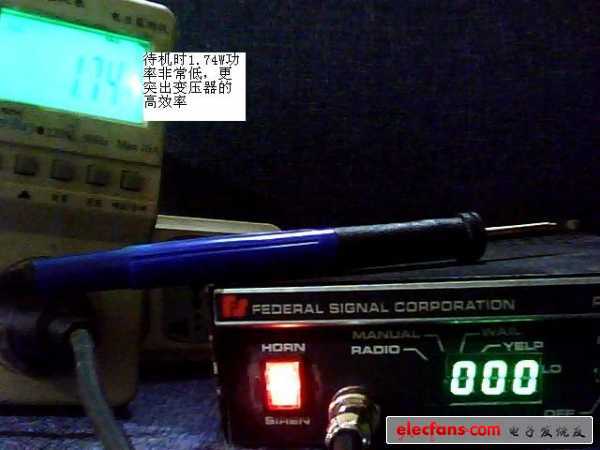

　　待机只有1.7W比开关电源的节能功能还要低，待机时除了开关的指示灯，5V稳压电路和显示屏在工作外，可见这个R变压器的效率是有多高了(这个功率测试仪是北电仪表的最高版本，精度还可以的)

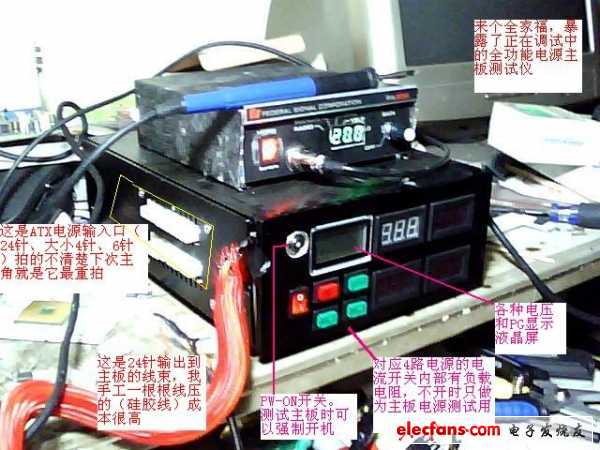

　　最后来一张焊接时的“全家福”

　　暴露了我正在调试中的“绝密武器“了，最后这张是以前相机拍的，相机不在了都是一个30万像素的摄像头拍的，大家将就看看吧，大家如果给我点动力的话-----分。下次我把“绝密武器”的祥细测试使用制作过程拍成高清大图传上来。6
