如何实现微功耗Wi-Fi传感器网络设计

时间：08-01 来源：IT专家网点击：

择合适的开发系统
　　由于GS1010无线 WiFi SoC芯片,实际上也是一个典型的微控制器芯片,国内也习惯称为ARM单片机, 和其他ARM单片机开发一样, 用户需要设计自己的 WiFi应用产品,必然需要一套开发平台来实现代码编译,下载,调试(DEBUG) 和测试等功能。

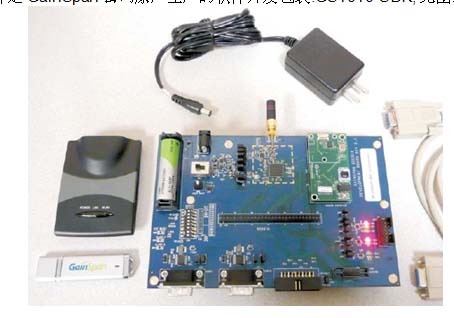

　　根据在互联网上搜索的结果,目前发现的开发GS1010的开发平台只有两种,一种是GainSpan公司原厂生产的软件开发包装:GS1010-SDK, 见图三。
　　图三 GS1010-SDK,

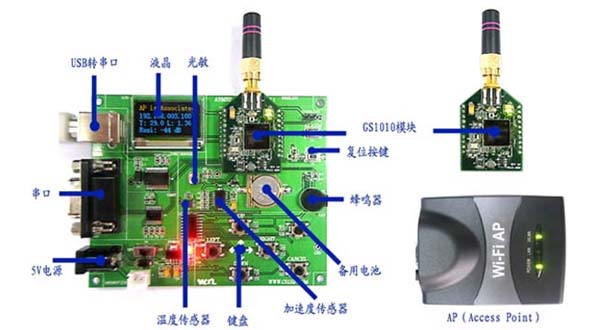

另一种是GainSpan公司中国战略合作伙伴深圳/成都无线龙通讯科技公司联合开发的ARMRF-GS1010-PK软件开发平台,见图四。
　　图四 ARMRF-GS1010-PK开发系统
　　两套开发系统各有技术特点, 适合于不同应用, 表一是两套开发平台主要技术参数比较表:

主要功能和配置

GS1010-SDK

ARMRF-GS1010-PK

1/开发系统硬件配置

开发板X1
802.11AP X1

开发板(包括RF模块)X3
802.11APX1

2/软件配备

嵌入式传感器节点软件包
PC无线传感器表演软件

嵌入式传感器节点软件包
PC无线传感器表演软件

3/系统环境支持

Green Hills Software’s MULTI IDE,

KEIL MDK ARM平台
Realview编译器,uVison3 IDE.

4/实时操作系统
( RTOS)

Green Hills RTOS

uCOS-II RTOS

5/开发板结构

6层板 ,模块和板一体化

开发板两层板
WiFI模块 4层板(分离设计)

6/开发板传感器和显示

选配传感器扩展板MTS400CA

自带温度,光线,加速度
128X64 OLED 图形显示

7/ 提供客户API

58个API

58个API

8/网络协议栈

TCP/IP/ARP/ICMP/DHCP等

TCP/IP/ARP/ICMP/DHCP
等

9/市场报价

每套 20,000美圆(包括技术支持)

较低

　　表一 : GS1010开发平台主要参数比较
　　从上面比较我们可以看出,GS1010-SDK优点是采用了GREEN HILLS的高档开发环境和RTOS,比较适合欧美市场高端客户,缺点是价格较高。
　　ARMRF-GS1010-PK ,采用了国内比较熟悉的KEIL ARM 平台和uCOS-II作为 RTOS, 并且开发了中文图形显示等功能, 也在功能和代码上,兼容GS1010-SDK主要代码,为开发GS1010和无线传感器网络,提供了新的选择。
四、代码开发和初步测试
　　设计WiFi 无线传感器传感器网络的应用,首先是代码设计,开发系统中的嵌入式传感器节点软件包,提供了所需要全部相关源代码,如果你是设计一个将各种传感器的物理量,如温度,光度,按一定时间间隔传送的802.11网络的系统,你只需要先打开下面的工程文件: (见图五)
　　图五:无线传感器嵌入式节点软件工程文件
　　对于熟悉ARM单片机开发的工程师而言,这是一个大家都非常熟悉的画面,你可以从顶层开始,对相关ARM 源代码进行修改,包括改变传送间隔,增加传感器类型,增加控制外设等等,58个简单和容易使用的API包括了对网络协议栈和WI-FI网络传输的全部控制功能…., 完成这些修改和增加代码后,你可以轻松进行编译,下载到多个开发板GS1010芯片 FLASH 内部和进行调试,并实际运行…
完成节点软件初步测试后,你可以连接WI-FI AP
