5G系统架构及LTE-5G双连接架构分析

E侧还是5G侧控制分流，等等。

那么，考虑最简单的情况，即仍采用EPC系统，则目前的双连接方式到底可能会采用哪种网络架构哪？

2.1 TR38.801的讨论结果

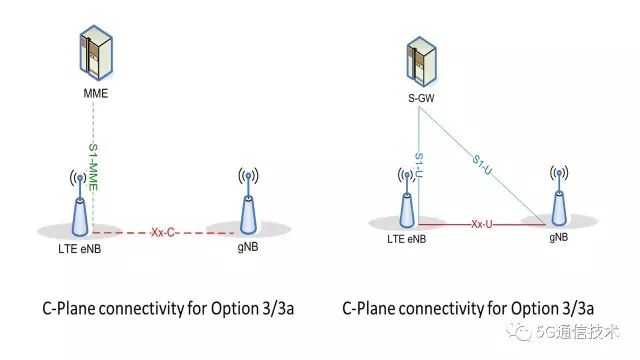

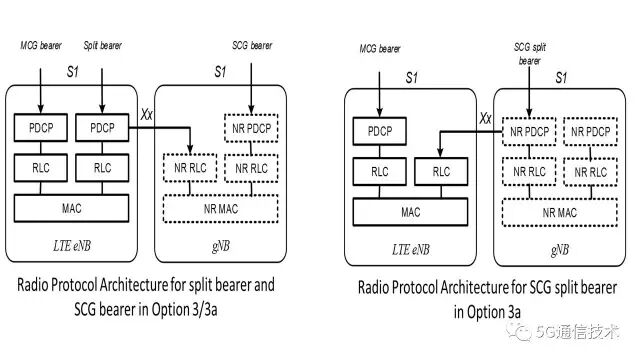

在TR38.801中提到，3/3a下采用双连接(DualConnectivity)方式时，可以基于TS36.300中所定义的DC架构来实现，以避免对EPC的影响。LTEeNB和gNB之间采用Xx接口，其协议和过程与DC的基本一样，但是会有微小改变。协议架构如下图所示。

LTE eNB和MME之间存在S1-MME连接，因此LTEeNB为MeNB，5GgNB为SeNB。在选项3)下，用户面也只通过LTE连接到EPC，因此分流只能在LTE进行，而3a)下，gNB与EPC之间也有用户面连接，因此也可以通过gNB进行分流。

2.2 KT 规范中的双连接架构

KT颁布的KT 5G-SIG中，在TS 5G.300中描述了双连接架构。

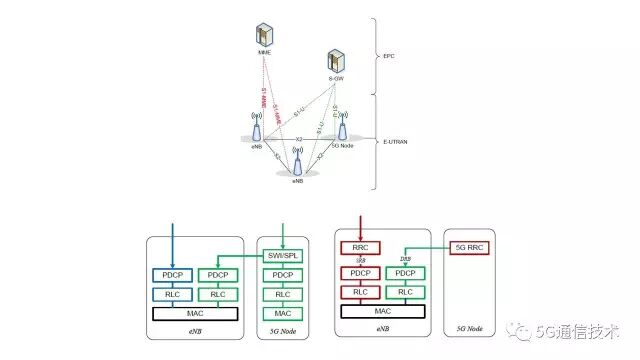

首先，从网络总体架构上看，eNB与MME之间存在S1-MME连接，5G node与MME没有连接。

其次，从其双连接架构的用户面看，在5G node中的PDCP上增加了一个SWI/SPL协议层，用以进行LTE与5G网络之间的数据流分配和控制工作。从控制面看，5G RRC消息采用DRB经由LTE传送。

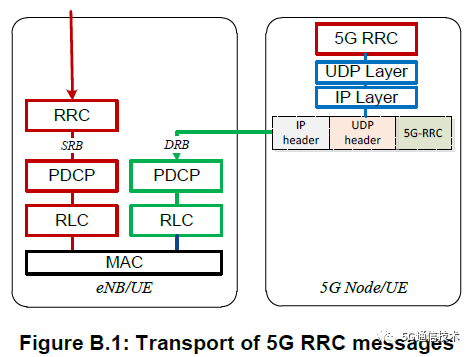

而TS 5G.300附录信息表明，5G RRC消息在传送前还需要经过UDP/IP封装过程，才能够通过DRB经由LTE传送给UE。

需要说明的是，KT标准是由多个设备厂家和终端厂家一起讨论的结果，这个过程中，更多地考虑了终端厂家的意见，其用户面和控制面架构都是从多个选项中讨论产生的结果，可见未来的5G标准制定工作还是很艰难的。

后续我们会根据3GPP最新讨论结果来深入分析核心网和无线网架构，并研究未来的LTE与5G的协同部署和互操作方案，大家一起来学习相关知识，了解更多厂家和运营商的5G架构和部署方式选择吧。（来源公众号：5G通信技术）
