锯齿波电路
时间：01-23
来源：
点击：
图1是（a）是恒流源锯齿波电路，BG1是开关管，由输入矩形脉冲控制其饱和与截止，BG2是共基恒流管，因此，当BG1截止时，BG2以恒定电流i对C充电，电压uc线性地增长；当BG1饱和时，C通过BG1快速地放电，从而产生锯齿波如图1（b）示。

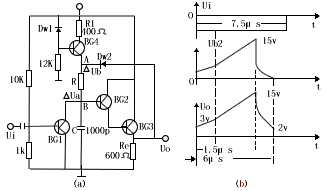

 图1、恒流源锯齿波电路 图2(a)是一种自举式锯齿波电路，BG1是开关管，C、R分别为定时电容和电阻，BG4共基恒流源，BG2和BG3组成复合管跟随器，当输入ui是负形波时，BG1截止，电容C充电（由Ec→R1→BG4→R→C），B点电位上升，由于射随器（BG2、BG3）作用，使A点电位也上升，称为自举。由于A、B两点的电位差不变，流过R的电流也不变，使C以恒流充电，当输入负矩形脉冲结束后，BG1饱和，C通过它迅速地放电，输出波形如图2(b）示。
图3为改进电路，使BG2、BG3的放大系数K大于1，调节电位器Rw，可得波形失真的最佳补偿。
|
