基于Windows CE的超市预收款系统

1 概 述

为了缓解销售旺季收款台的压力，节省顾客的时间，以吸引更多顾客，本文设计一种超市预收款系统。当顾客排队交款时，在一定位置由两到三人组成临时收款台，扫描商品并装袋，装袋完毕后扫描包装条码并将包装条码贴到袋子上放进特制的红色袋子中。若顾客还有商品则继续扫描并放入新袋子中，直至全部商品扫描完毕。确认后顾客提着带有防盗码的红色袋子到收款台交款。收款台解除防盗码后，扫描包装条码进行结账。

Windows CE属于嵌入式操作系统，可以定制为很多设备的操作系统，所以很适合于工业控制。随着微软对Windows CE的不断升级，产生了Pocket PC以及当前非常流行的Mobile 5．0。如今Windows CE 5．0也已成熟，更令人惊喜的是使用微软的Visual Studio．NET可以轻松地开发智能设备应用程序，而且它还集成了Pocket PC、Windows CE模拟开发环境。．NET Compact Framework是．NET Framework的子集，设计为运行在智能设备上，对受管代码和XML Web服务提供支持。这为开发者开发智能设备应用带来很大方便。

Web Service是微软提出的基于互联网的开发模型。所谓的Web Service是指由企业发布的实现其特别商务需求的在线应用服务，其他公司或应用软件能够通过Internet来访问并使用这项在线服务。

2 系统架构及工作原理

2．1 系统架构

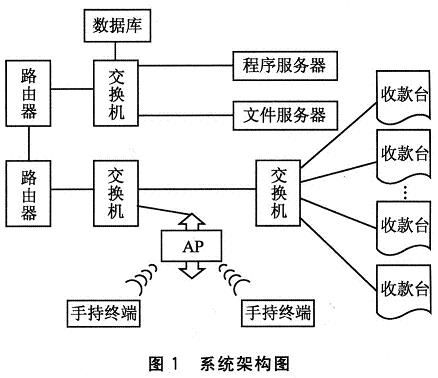

系统主要涉及的硬件设备有：Symbol手持终端、AP(Access Point)、交换机、数据库、收款台、Novell文件服务器以及程序服务器等。涉及的软件主要有：Visual Studio．NET、运行在手持终端上的前台程序、WebSphere开发的数据库应用、收款台程序等。系统架构如图1所示。

2．2 工作原理

工作人员扫描顾客商品并装入购入袋中，每确认一笔商品明细数据通过Web Service方式提交给后台数据库。数据依次经过的设备为：手持终端→AP→交换机→路由器→交换机→数据库。

当购物袋装满时需扫描事先打印好的条码，并将条码贴在购物袋上并提交数据，此时程序服务器从数据库中读取数据并发送到。Novell文件服务器上。当顾客进行完预收款到达收款台后，收银员只需扫描购物袋上面的条码就可读出相应购物袋所有商品明细以及总金额，直接结账即可。在此架构中程序服务器和收款机都要先映射网络驱动器，以建立与Novell文件服务器的连接。

3 预收款系统的实现

本系统前台通过Visual Studio．NET来开发智能设备应用，通过Web Service连接WebSphere开发的后台处理应用，所有数据库操作在后台进行。

3．1 应用环境的搭建

集群具有高可用性、负载分发等特点，是保证系统性能和可靠性的主要手段之一。通过组建WebSphere应用服务器集群，能够有效地提升应用系统的可用性。由于预收款系统对系统即时性、可用性的要求都很高，搭建集群也就成为了必然。集群使预收款系统具有可扩展性(服务更多客户，提高吞吐量)，负载均衡(平衡负载资源，使资源得以有效利用)，高可用性(提供故障恢复和补偿机制，在关键性业务中提供容错功能)等优点。

WAS(WebSphere Application Service)集群由一组应用服务器组成，每个服务器上部署了同样的应用程序。WAS ND提供水平集群和垂直集群两种形式。垂直集群是指同一机器上部署多个服务器，充分利用硬件资源；而水平集群则是利用多台机器资源，每台机器部署相同的应用。本例采用水平集群。

本案例采用WebSphere Application Server NetWorkDeployment 6．0．0．1版进行集群的搭建，同时安装IBMHTTP Server来提供Web服务。基于Apache的IBMHTTP Server是基于Apache Group开发的Apache Web服务器的Web服务器。IBM HTTP Server包括一些Apache Web服务器没有的功能，可运行在多种操作系统(如Linux、Windows、AIX等)上。IBM HTTP Server扩展了Apache的功能，使其能够使用IBM快速响应高速缓存加速器。拓扑结构如图2所示。

3．2 Web Service的开发

Web Service：所使用的是Internet上统一、开放的标准(如HTTP、XML、SOAP、WSDL等)，可以在任何支持这些标准的环境(如Windows、Linux)中使用。SOAP(Simple Object Access Protocol，简单对象访问协议)是一个用于分散和分布式环境下网络信息交换的基于XML的通信协议。在此协议下，软件组件或应用程序能够通过标准的HTTP协议进行通信。它的设计目标就是简单性和扩展性，这有助于大量异构程序和平台之间的互操作性，从而使存在的应用程序能够被广泛地访问。用于开发Web Service的工具很多，诸如Visual Studi-o．NET、Delphi高版本、WebSphere等等。本系统采用WebSphere开发，Java源代码。

3．3 手持终
