车载血库温度监控系统的研究及实现

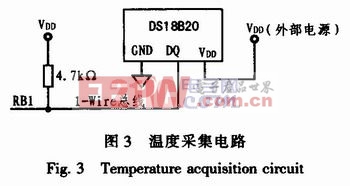

1．3 LCD液晶显示
OCMl2864液晶显示模块是128x64点阵型液晶显示模块，该模块具有如下特点：显示数字、字母和图形等；可与MCU直接接口，具有8位标准数据总线、6条控制线及电源线；单电源供电，供电电源为+3．3～+5 V；配置对比度可调的LED背光；具有光标显示、画面移位、自定义字符、睡眠模式等功能。
1．4 时钟DSl302
DSl302是一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2．5～5．5 V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。其主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且关闭充电功能。采用普通32．768 kHz晶振。

2 系统软件设计
本系统软件设计采用了模块化的设计方法，将监控系统要完成的功能分别编写和调试，所有模块调试成功以后，将各个模块连接，构成单片机软件系统。这样的设计有利于程序代码的优化，而且便于调试、维护和功能扩展。
该系统软件主要包括系统初始化程序，按键扫描子程序，DSl8B20温度采集子程序，LCD显示子程序及报警子程序等。在主程序中首先进行初始化，然后调用显示子程序和打印子程序，显示和打印当前温度采集值，接着调用比较子程序，对实际温度值和设置的温度值进行比较，当温度超过设置值时，调用报警子程序。系统主程序流程如图4所示。

系统初始化编程：

3 试验结果
在不同的库外环境温度下，开关压缩机时的库内温度是不同的，所测得的试验结果如表l所示。

由上述试验数据所知，开关压缩机时的库内温度受库外环境温度的影响，库外环境温度越高，开关压缩机的库内温度越低；反之，开关压缩机的库内温度越高。

4 结束语
该温度监控系统利用两片DSl8B20数字温度传感器，分别测量外界和内部温度，并对内外温度进行比较，通过软件编程，利用单片机PI-Cl6F877A控制制冷压缩机的开关，有效实现了血库温度的控制。与以往温度监控系统相比，在外部增加了温度传感器，考虑了外界环境温度对血库内温度的影响，大大提高了温度控制的精度，同时增加了打印机和无线短信模块，能够实时打印时间和温度值，便于记录和保存信息。该系统扩展后可应用于其他对温度有要求的各种场合。
