基于SSD1303及AT89C51驱动OLED显示屏的解决方案

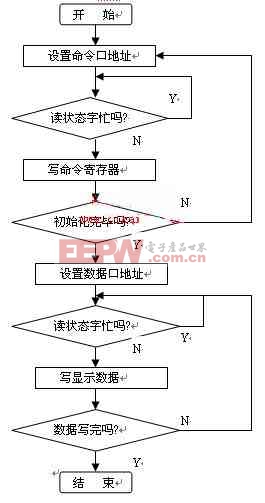

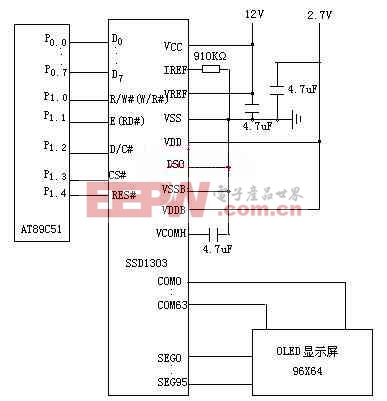

片机接口的引脚有:DO~D7为与单片机接口的数据总线,R/W(RW#)为读写选择信号,D/C为数据/命令选择信号,CS#为片选信号,低电平有效,E(RD#)为使能信号,RES#为复位信号。单片机采用ATMEL 公司生产的低功耗、高性能的AT89C51, AT89C51与SSD1303和显示屏的硬件接线如图2所示,P1.0、P1.1、P1.2、P1.3、P1.4分别与SSD1303的R/W(RW#)、D/C、CS#、E(RD#)、RES#相连,P0口与SSD1303的数据总线相连。其它引脚的连线VCC接12V,VDD接2.7V,VSS接地等。下面通过程序来控制这些引脚,从而使OLED显示需要的汉字或图形.主程序软件流程图如图3所示。 图2 单片机AT89C51与SSD1303和显示屏的硬件接线 图3 主程序软件流程图 5.结论 根据以上方案,我们在研究了稳定的绿色有机薄膜电致发光器件的基础上,制作出了96×64点阵的OLED显示屏,并用SSD1303和AT89C51成功驱动了该显示屏,显示效果较好,但在试验过程中我们发现,在显示中还有某些缺陷,产生的原因主要是目前现有的OLED制作工艺上的某些不足,这些都有待于在以后的工作中进一步解决。我们相信随着平板显示器市场需求的日趋增长,OLED显示技术将会得到进一步的开发,作为最有发展前景的显示器件之一,OLED将会成为平板显示应用领域中的一种主流技术。 本文的创新点在于提高了绿色有机薄膜电致发光器件的稳定性并达到了实用化要求,并设计了OLED矩阵显示屏的控制电路,为OLED从实验室的研究到实际应用提供了一种有效的途径,对推动OLED显示器的产业化进程有着积极的意义。
