利用FPGA加密芯片的抗DPA攻击电路设计

2．2 DES加密核的实现

DES算法的基本流程如下：首先，输入明文通过初始置换，将其分成左、右各为32位的两个部分，然后进行16轮完全相同的运算。经过16轮运算后，左、右半部分合并在一起经过一个末置换(初始置换的逆置换)，于是整个算法结束。在每一轮运算中，密钥位移位，然后再从密钥的56位中选取48位。通过一个扩展置换，将数据的右半部分扩展为48位，并通过一个异或操作与一个48位密钥结合，通过8个S盒将这48位替代成新的32位数据，再通过一级置换操作，这四步操作即为函数f。
S盒是DES中的非线性模块，直接决定DES算法的安全性。在函数f的实现中，采用上面的思路，使用例化调用了S盒。DES加密核的VHDL设计思路如下：首先调用库函数构造ROM，然后使用VHDL语句进行行为描述。这种方法要结合器件的内部结构，对于小容量的ROM采用数组描述，大容量的ROM应采用元件的方式来实现。在VHDL设计中，库函数、子程序的调用以及元件的调用和使用间接变量，都是影响速度的主要因素。由此得到DES Core的接口定义如下：

3 攻击实验的对比与分析

3．1 FPGA加密芯片攻击试验平台建立

目前FPGA的种类很多，但其中有大于50％的份额被Xilinx公司抢占，在此选用xilinx公司的Virtex-5(ML501)，对其他种类的FPGA的攻击和此类似。

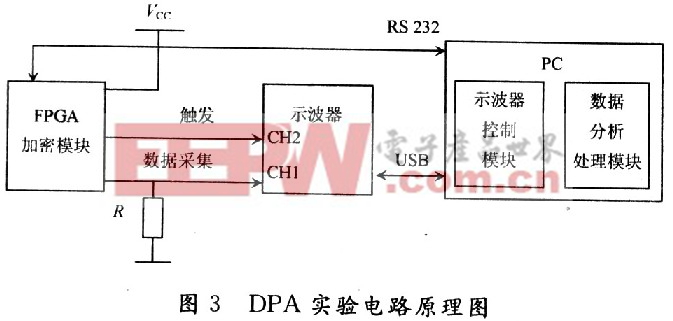

ML50l在工作时需要3个工作电压：内核电压(1．2 V)、辅助电压(2．5 V)、I／O电压(3．3 V)，而ML501芯片的所有地线是并结在一起的。对FPGA攻击的实验的原理图如图3所示，示波器(Tektronix DP04104，1 GHz BW，5 Gsample／s)的2通道接收Virtex-5(ML501)加密模块的触发信号，在内核电压和芯片之间置一个电流探针(Tektronix CT-2，1．2 kHz～200 MHz)，1通道用电流探针测试内核的功耗变化。攻击过程如下：在PC机上生成64位随机明文，通过串口发送至FPGA。FPGA收到明文后利用存储在其中的密钥对明文进行DES加密，并在第16轮加密操作时对示波器产生数据采集的触发信号。在进行数据采集时其实质是要采集内核电流所引起的功耗变化，并将数据通过USB总线送至PC机，最后在PC机上运行分析程序攻击出64位的密钥。

3．2 对FPGA加密芯片的攻击

设定明文输入和电流数据采样为500组，采样深度100 000点，采样频率为500 MSPS，在相同的试验环境下，对带有防护结构和不带防护结构的两种DES的加密结构进行功耗测量，同时根据密钥的推测将明文分类，计算各类的平均功耗，然后相减，可以得到差分功耗分析曲线。试验后发现对不带防护结构的ML50l FPGA芯片进行攻击时，当子密钥块猜测正确时，功率差分曲线出现明显的尖峰，采用相同的方法可以攻击出其他子密钥块，由此可以获取第16轮的子密钥K16(48位)，攻击成功。对带防护结构的芯片攻击时，功率差分曲线基本是平缓的，波动非常小，也没有明显的尖峰存在，可见DPA攻击对带有防护结构的FPGA无效。

4 结语

由以上DPA攻击试验表明了FPGA实现DES加密算法对DPA的脆弱性，而采用双轨和预充电防护技术的FPGA加密芯片具有较好的抗DPA攻击能力。这也说明利用FPGA底层开发工具通过硬件宏方法能在FPGA硬件上实现安全防护技术的拓展，对开展芯片的安全防护工作的研究具有重要意义。
