同步队列串行接口QSPI的应用

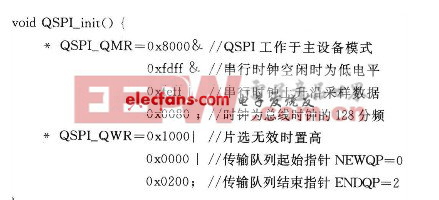

来说，可以把这24个周期作为3次8位的传输队列，或1次8位、1次16位的传输队列。这里选择3次8位传输队列的方式。QSPI初始化代码如下：

其中，QSPI_QMR和QSPI_QWR为QSPI寄存器QMR和QWR的地址。获胜X坐标函数代码如下：

获取Y坐标函数代码同获取X坐标函数代码基本一致，只需要将发送给ADS7843的控制命令修改为0xD0，表示选择Y通道，12位精度，差分模式。

为观察QSPI模块与ADS7843是否能正确地进行通信，使用Agilent1673G逻辑分析仪对4个引脚的时序进行了捕捉。图5显示了读取X坐标时的时序图，4个引脚从上到下依次是片选CS、串行时钟DCLK、串行数据输入DIN、串行数据输出DOUT。从图中可以清楚地看到，在前8个时钟周期，处理器向ADS7843输入了控制字;在第10个时钟处，ADS7843开始输出12位的量化数据;最后3个时钟，ADS7843将输出线拉低。

　　结 语

QSPI模块的队列机制加快了数据传输速度，减少了CPU的干预。除此之外，该模块提供了对时钟有效电平、采样沿、片选电平、传输数据位数等的自由配置，使其能灵活地与各种具有串行接口的设备进行通信。
