基于mega128单片机的学习型红外遥控器设计

3 实验测试

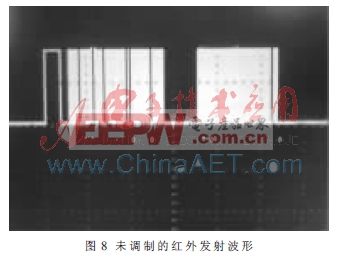

实验中用格力的一台柜式空调进行试验。图7是接收波形，图8是还没有经过38 kHz调制的发射波形。比较两个波形可以看出，接收和发射的波形高低电平持续时间相同，只是波形正好相反，原因是在接收芯片里有一个反相过程。此时，只需将38 kHz的波形调制到波形里，再通过红外发光二极管发射出去，即可对空调进行控制。把空调遥控器上的所有功能键都尝试过一次，都可以对空调进行控制。

本文所设计的学习型红外遥控器可以准确地测量并学习红外编码信号，将所学的信号复制，保存并通过红外发射二极管发射，可以控制红外家用设备。不同类型的红外遥控器，各种编码格式都可以对其进行学习并对电器进行稳定控制。
参考文献
[1] 邱士安.通用遥控器的解决方案[J].昆明理工大学学报, 2001(26):197-199.
[2] 芦健，彭军，颜自勇,等.自学习智能型红外遥控器的设计[J].国外电子测量技术，2006，25(8):63-65.
[3] 徐志，何明华，林武,等.一类基于软件载波的学习型遥控器的设计与实现[J].现代电子技术，2009(2):36-38.
[4] 耿德根，宋建国，马潮,等.AVR高速嵌入式单片机原理与应用[M].北京:北京航空航天出版社，2002.
