Cortex-M3基础学习

无

　　* 备 注：无

　　**************************************************************

*****************/

　　void DelayMs (unsigned long tick)

　　{

　　unsigned long systickcnt;

　　systickcnt = SysTickCnt;

　　while ((SysTickCnt - systickcnt) tick);

　　}

　　/***************************************************************

*****************

　　* 函数名称：void PortInit(void)

　　* 函数功能： 端口初始化

　　* 入口参数： 无

　　* 出口参数： 无

　　* 备 注：无

　　*************************************************************

**

****************/

　　void PortInit(void)

　　{

　　GPIO1->FIODIR = 0xB0000000; /* LEDs on PORT1 defined as Output */

　　GPIO2->FIODIR = 0x0000007C; /* LEDs on PORT2 defined as Output */

　　Led1Off(); /* 初始化时熄灭所有的灯*/

　　Led2Off();

　　Led3Off();

　　Led4Off();

　　Led5Off();

　　Led6Off();

　　Led7Off();

　　Led8Off();

　　}

　　/*************************************************************

*

******************

　　* 函数名称：int main(void)

　　* 函数功能： 主函数

　　* 入口参数： 无

　　* 出口参数： 无

　　* 备 注：无

　　***************************************************************

****************/

　　int main(void)

　　{

　　SystemInit(); /* 系统初始化，函数在system_LPC17xx.c文件夹中定义*/

　　SysTick_Config(SystemFrequency/1000 - 1); /* 配置时钟中断，每1ms中断一次*/

　　/* 在core_cm3.h中定义*/

　　PortInit(); /* 端口初始化*/

　　while(1)

　　{

　　Led1On(); //LED1开

　　Led4On(); //LED4 开

　　DelayMs(200);

　　Led1Off(); //LED1关

　　Led4Off(); //LED4关

　　DelayMs(200);

　　}

　　}

　　因为程序是最基础的实验，所以不是太难，程序中延时函数用的是系统节拍定时器，每1m中断一次，系统节拍定时器的中断配置函数是SysTick_Config(uint32_t ticks)它在core_cm3.h中有定义，有兴趣的话可以看看。GPIO是一个结构体指针，原型在LPC17XX.H这个头文件中，其定义的原型如下所示：

　　typedef struct

　　{

　　__IO uint32_t FIODIR;

　　uint32_t RESERVED0[3];

　　__IO uint32_t FIOMASK;

　　__IO uint32_t FIOPIN;

　　__IO uint32_t FIOSET;

　　__O uint32_t FIOCLR;

　　} GPIO_TypeDef;

　　还有几个宏定义，如下所示：

　　1)、#define GPIO1 (( GPIO_TypeDef *) GPIO1_BASE)

　　上面这个宏是把GPIO1指向芯片GPIO1的基址上，

　　2)、#define GPIO1_BASE (GPIO_BASE + 0x00020)

　　3)、#define GPIO_BASE (0x2009C000UL)

　　这三个宏就把GPIO的基址定义了出来，关于LPV1768内部地址的分配情况，可以参看它的数据手册，也可参考一下《ARM Cortex-M3 权威指南》。

有输出总会有输入，今天测试一下按键的功能，第一节已经说过了与GPIO端口相关的寄存器，这里不在重复，想要从端口读取数据，首先把FIODIR这个寄存器设置为输入，再从FIOPIN寄存器读取数据就可以了，这个寄存器具有读写功能。下面说一下这个实验的电路图，如下所示：

　　图1 JoySTick按键连线图

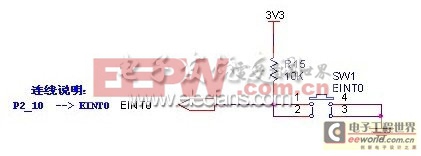

　　关于按键电路还有一个，不过是接在外部中断0 上的，其电路图如下图所示：

　　这次实验没有涉及到外部中断，都是做普通的IO输入使用的，所以在这里外部中断就做学习总结了。下面给出这次实验的主程序：

　　/*************************************************************

********************

　　文件名称：mian.c

　　功 能： 主要调度函数及应用函数

　　编译环境： MDKV4.12

　　时 钟： 外部12Mhz

　　日 期： 11/08/16

　　作 者： 懒猫爱飞

　　备 注：NULL

　　---------------------------------------------------------------------------------

　　修改内容：NULL

　　修改日期：XXXX年xx月xx日 xx时xx分

　　修改人员：xxx xxx xxx

　　************************************************************

***

*******************/

　　#include"main.h"

　　volatile unsigned lONg SysTickCnt; /* 用于系统时钟计数*/

　　/***************************************************************

*****************

　　* 函数名称：void SysTick_Handler (void)

　　* 函数功能： 系统节拍定时器中断函数，每1ms计数一次

　　* 入口参数： 无

　　* 出口参数： 无

　　* 备 注：无

　　**************************************************************

*****************/

　　void SysTick_Handler (void)

　　{

　　SysTickCnt++;

　　}

　　/*************************************************************

*******************

　　* 函数名称：void Delay (unsigned long tick)

　　* 函数功能： 毫秒级延时函数

　　* 入口参数： unsigned long tick -- 延时时长

　　* 出口参数： 无

　　* 备 注：无

**************************************
