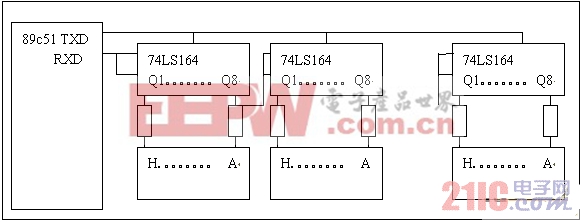

或高电平，也就是“0”和“1”。所以它的下一片74LS164也相当于是在接收数据埃只是接收的全部是0或1而已。这个问题放在这儿说明，可能有朋友不屑一顾，而有的朋友可能还是不清楚，这实际上涉及到数的本质的问题，如果不懂的，请仔细思考，并找一些数字电路的数，理解164的工作原理，再来看这个问题，或者去看看我的另一篇文章《初学单片机易掌握的概念》。务必搞懂，搞懂了这一点，你的级别就高过初学者，可谓入门者了。
入口：把要显示的数分别放在显示缓冲区60H-65H共6个单元中，并且分别对应各个数码管LED0-LED5。
出口：将预置在显示缓冲区中的6个数成相应的显示字形码，然后输出到显示器中显示。
显示程序如下：
DISP: MOV SCON,#00H ;初始化串行口方式0
MOV R1,#06H ;显示6位数
MOV R0,#65H ;60H-65H为显示缓冲区
MOV DPTR,#SEGTAB ;字形表的入口地址
LOOP:
MOV A,@R0 ;取最高位的待显示数据
MOVC A,@A+DPTR ;查表获取字形码
MOV SBUF,A ;送串口显示
DELAY: JNB TI,DELAY ;等待发送完毕
CLR TI ;清发送标志
DEC R0 ;指针下移一位，准备取下一个待显示数
DJNZ R1,LOOP ;直到6个数据全显示完。
RET
SETTAB: ;字形表，前面有介绍，以后我们再介绍字形表的制作。
DB 03H 9FH 27H 0DH 99H 49H 41H 1FH 01H 09H 0FFH
; #9; 0 1 2 3 4 5 6 7 8 9 消隐码
测试用主程序
ORG 0000H
AJMP START
ORG 30H
START: MOV SP,#6FH
MOV 65H,#0
MOV 64H,#1
MOV 63H,#2
MOV 62H,#3
MOV 61H,#4
MOV 60H,#5
LCALL DISP
SJMP $
如果按图示数码管排列，则以上主程序将显示的是543210，想想看，如果要显示012345该怎样送数？

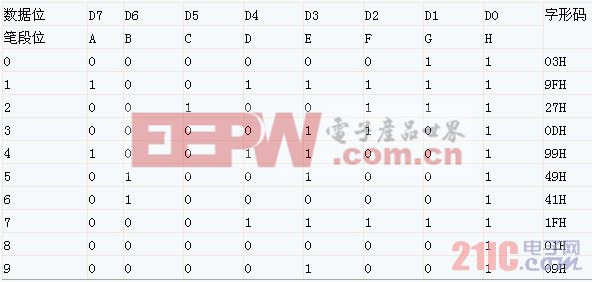

下面我们来分析一下字形表的制作问题。先就上述“标准”的图形来看吧。写出数据位和字形的对应关系并列一个表如下（设为共阳型，也就是相应的输出位为0时笔段亮）
如何，字形表会做了吧，就是这样列个表格，根据要求（0亮或1亮）写出相应位的0和1，就成了。做个练习，写出A-F的字形码吧。
如果为了接线方便而打乱了接线的顺序，那么字形表又该如何接呢？也很简单，一样地列表啊。以新实验板为例，共阳型。接线如下：
P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0
C E H D G F A B
则字形码如下所示：
;0 00101000 28H
;1 01111110 7EH
;2 10100100 0A4H
;3 01100100 64H
;4 01110010 72H
;5 01100001 61H
;6 00100001 21H
;7 01111100 7CH
;8 00100000 20H
;9 01100000 60H
作为练习，大家写出A-F的字形代码。
本来这里是讲解显示器的静态接口的，到此应当可算结束了，但是我还想接着上面讲到的数的本质的问题再谈一点。单片机中有一些术语、名词本来是帮助我们理解事物的，但有时我们会被这些术语的相关语义所迷惑，以致不能进一步认清他们的本质，由此往往陷入困惑的境界。只有深入地了解了74LS164的工作特性，才能真正理解何谓串行的数据。有兴趣的朋友还可以再看看我网站上“其他资料”中的“银行利率屏的设计”一文。
|
