CS5460A在路灯单灯监控系统中的应用

3 实测结果
照明监控系统中对单灯的状态监控包括末端电压监控及单灯电流监控，即每条回路上只需一个末端电压监控的单灯，其他单灯监控电流状态。采集到的是电压和电流的有效值。CS5460A采集的电压和电流的有效A／D值到十进制的实际值的换算公式如下：
Vo=V／FFFF×300／0．6 Io=I／FFFF×5／0．6

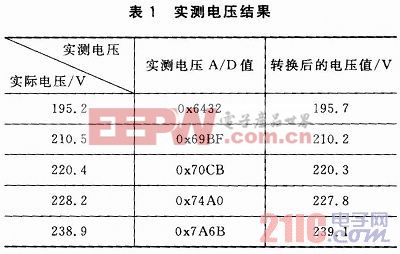

通过实测得到的电压值结果如表1所列。

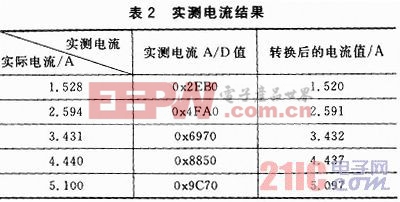

通过实测得到的电流值结果如表2所列。

从表1和表2中测量到的电压和电流的值与实际的电压和电流的值比较可以看出，测量的误差范围控制在1％以内，达到了高精度测量的效果。

结语
在苏州科技园的某条道路上，采用本单灯监控系统对10个路灯进行测试，经实际运行，该系统可以达到预期的效果。本系统可将单灯的电压和电流有效值等数据通过ZigBee网络和GPRS实时上传到服务器，不断刷新，从而实现对照明设施的运行状态进行实时精确监控，便于对单灯进行降功率控制等动作判断是否执行命令，具有较高的实用价值。
